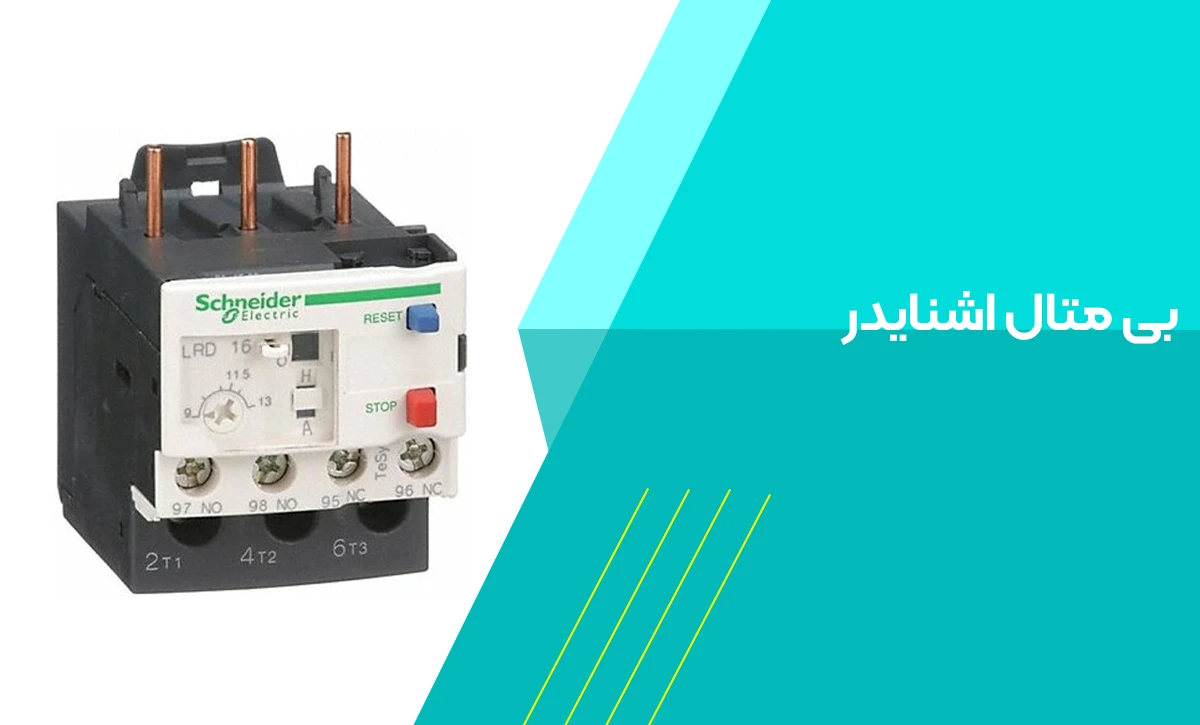

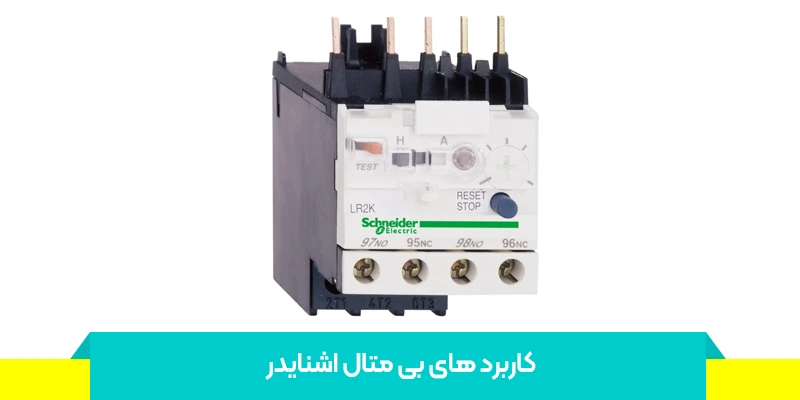

بی متال اشنایدر

مکانیزم عملکرد بی متال

بی متال اشنایدر بر اساس یک اصل فیزیکی ساده اما مؤثر عمل می‌کند: اثر حرارتی جریان بر روی نوار دو فلزی.

• ساختار: قلب بی متال، دو نوار فلزی با ضریب انبساط حرارتی متفاوت است که به هم جوش داده شده‌اند. این دو فلز معمولاً مس و اینوار هستند.
• اثر جریان: هنگامی که جریان الکتریکی از بی متال عبور می‌کند، به دلیل مقاومت الکتریکی، گرمای قابل توجهی تولید می‌شود.
• انبساط نامتقارن: با افزایش دما، هر دو فلز منبسط می‌شوند، اما به دلیل تفاوت در ضریب انبساط حرارتی، میزان انبساط آن‌ها متفاوت است. این اختلاف در انبساط باعث خم شدن نوار دو فلزی می‌شود.
• عملکرد سوئیچ: خم شدن نوار دو فلزی به یک نقطه مشخص، باعث فعال شدن یک مکانیزم سوئیچ می‌شود که مدار را قطع می‌کند.
• به طور خلاصه: جریان الکتریکی → تولید گرما → انبساط نامتقارن نوار دو فلزی → خم شدن نوار → فعال شدن مکانیسم قطع مدار

عوامل موثر بر عملکرد بی متال

عوامل مختلفی بر عملکرد بی متال تأثیر می‌گذارند که از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

• جریان: مقدار جریان عبوری از بی متال، مستقیماً بر میزان گرمای تولید شده و سرعت خم شدن نوار دو فلزی تأثیر می‌گذارد.
• دما: دمای محیط و دمای قطعات اطراف بی متال، بر دمای نوار دو فلزی و در نتیجه زمان پاسخ بی متال اثر می‌گذارد.
• زمان پاسخ: زمان پاسخ، مدت زمانی است که بی متال از لحظه اعمال اضافه بار تا قطع مدار طول می‌کشد. این زمان به عوامل مختلفی مانند جریان اضافه بار، دمای محیط و نوع منحنی زمانی-جریانی بستگی دارد.
• منحنی زمانی-جریانی: منحنی زمانی-جریانی، رابطه بین زمان و جریان اضافه بار را نشان می‌دهد و مشخص می‌کند که بی متال در چه زمانی و با چه جریانی عمل می‌کند.
• ساختار فیزیکی بی متال: ضخامت نوارهای فلزی، طول نوار و نوع اتصالات، بر حساسیت و سرعت پاسخ بی متال تأثیر می‌گذارد.

نمودار های مشخصه و تفسیر آن‌ها

برای نمایش مشخصه‌های عملکردی بی متال، از نمودارهای مختلفی استفاده می‌شود. مهم‌ترین این نمودارها، منحنی زمانی-جریانی است. این نمودار نشان می‌دهد که بی متال در چه زمانی و با چه جریانی عمل می‌کند.

• محور افقی: زمان (بر حسب ثانیه)
• محور عمودی: جریان (بر حسب آمپر)

هر منحنی زمانی-جریانی، نشان دهنده یک نوع بی متال با مشخصات خاص است. به عنوان مثال، منحنی نوع B برای حفاظت از موتورها در برابر اضافه بارهای کوتاه مدت مناسب است، در حالی که منحنی نوع C برای حفاظت از موتورها در برابر اضافه بارهای طولانی مدت مناسب‌تر است.

• تفسیر نمودار: اگر جریان عبوری از بی متال به اندازه‌ای باشد که نقطه مشخص شده روی منحنی را قطع کند، بی متال عمل کرده و مدار را قطع می‌کند.
• سایر نمودارها: علاوه بر منحنی زمانی-جریانی، نمودارهای دیگری مانند نمودار دمای محیط در مقابل زمان پاسخ و نمودار جریان نامی در مقابل دمای محیط نیز برای ارزیابی عملکرد بی متال مورد استفاده قرار می‌گیرند.

درک دقیق نمودارهای مشخصه، برای انتخاب مناسب‌ترین نوع بی متال برای هر کاربرد ضروری است.
