رله آندر ولتاژ کلید اتوماتیک اشنایدر

در تابلوهای برق صنعتی و مراکز توزیع، حفظ پایداری و ایمنی سیستم‌های قدرت اهمیت بسیار زیادی دارد. یکی از شرایط بحرانی که ممکن است منجر به خاموشی یا آسیب به تجهیزات شود، کاهش ولتاژ شبکه زیر حد قابل قبول است (Under-voltage). در این وضعیت، تجهیزاتی مانند موتور، ژنراتور یا مصرف‌کننده‌های حساس ممکن است به درستی عمل نکنند یا صدمه ببینند.
رله «آندر ولتاژ» (Undervoltage Release یا UVR) برای کلیدهای اتوماتیک طراحی شده تا در صورت کاهش ولتاژ فرمان یا تغذیه زیر حد تعریف‌شده، کلید را به‌صورت خودکار باز (قطع) کند. این عملکرد باعث می‌شود علاوه بر حفاظت تجهیزات، امکان قطع سریع و ایمن مدار فراهم شود و از ادامه کارکرد در شرایط نامطلوب جلوگیری گردد.

در سایت داماس کالا، این دسته از محصولات به عنوان لوازم جانبی کلیدهای اتوماتیک برند Schneider Electric، جایگاه ویژه‌ای دارند. در ادامه به معرفی فنی، انواع، کاربردها، عوامل مؤثر بر قیمت و نکات مهم خرید اشاره می‌کنیم.

معرفی فنی و توضیح ساختار و ویژگی‌های رله آندر ولتاژ

رله آندر ولتاژ (UVR) یکی از ماژول‌های جانبی مفید برای کلید اتوماتیک (MCCB) است که در شرایطی که ولتاژ کنترل یا فرمان به میزان قابل توجهی کاهش یابد، فرمان «باز» صادر می‌کند و از ادامه جریان جلوگیری می‌نماید.

ساختار کلی

یک رله آندر ولتاژ معمولاً شامل اجزای زیر است:

• سیم‌پیچ فرمان یا تغذیه: که ولتاژ تغذیه ماژول را دریافت می‌کند و در صورت کاهش، عمل آزادسازی را اجرا می‌کند.

• مکانیزم آزادسازی (Release mechanism): که پس از تشخیص ولتاژ زیر حد، باعث باز شدن کلید می‌شود.

• ترمینال‌های اتصال تغذیه (AC یا DC) و ترمینال‌های اتصال به کلید اتوماتیک.

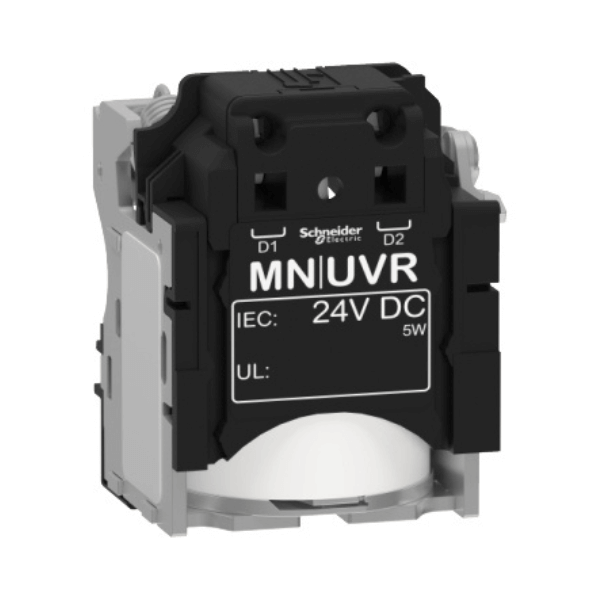

• بدنه ماژول: که به کلید اتوماتیک برند Schneider نصب شده و با استانداردهای IEC مطابقت دارد. به‌عنوان مثال، مدل ‎LV429410 مشخص شده برای سری ComPacT NSX با تغذیه 24 VDC است.

ویژگی‌های فنی مهم

• عملکرد در ولتاژهای مختلف: برای مثال، برخی مدل‌ها با تغذیه 24 VDC، برخی 110-130 VAC یا 220-240 VAC طراحی شده‌اند.

• آستانه آزادسازی (Release) زمانی که ولتاژ تغذیه به حدود 35٪ مقدار نامی برسد، رله فرمان قطع را صادر می‌کند.

• سازگاری با سری‌های مختلف کلید اتوماتیک برند Schneider مانند ComPacT NSX، EasyPact CVS، PowerPact و سایر.

• نصب سریع، طراحی ماژولار و رعایت استاندارد IEC 60947-2.

معرفی انواع رله آندر ولتاژ بر اساس استاندارد، سایز یا برند

برای انتخاب دقیق، لازم است انواع این ماژول‌ها را بر اساس ولتاژ تغذیه، سری کلید هدف و برند بدانیم.

انواع رایج در برند Schneider Electric

۱. ماژول UVR برای سری ComPacT NSX: مانند ‎LV429410 با تغذیه 24 VDC.
۲. ماژول ‎LV429407 برای تغذیه 220–240 VAC مناسب کلیدهای سری ComPacT NSX.
۳. ماژول ‎LV429406 برای تغذیه 110–130 VAC مناسب سری NSX، EasyPact CVS.
۴. ماژول‎ G20-25UVR240AC برای سری GoPact­MCCB با تغذیه 240 VAC.

انتخاب بر اساس سری کلید یا کاربرد

• اگر کلید اتوماتیک شما در تابلو توزیع متوسط قرار دارد و از سری NSX استفاده کرده‌اید، ماژول UVR با تغذیه متداول (مانند 220 VAC) مناسب است.

• اگر تابلو شما سیستم کنترل DC دارد (مثلاً 24 VDC)، باید ماژولی مانند LV429410 را انتخاب کنید.

• در خطوط قدرت بالا یا تابلوهای اصلی، ممکن است نیاز به ماژول‌های خاص با ولتاژ کنترل متفاوت یا معیارهای ویژه داشته باشید.

کاربردها و موارد مصرف در صنایع مختلف

رله آندر ولتاژ برند Schneider به دلیل عملکرد خودکار و ایمنی بالا، در بسیاری از پروژه‌های صنعتی و ساختمانی کاربرد دارد:

در تابلوهای توزیع صنعتی

وقتی در شبکه تغذیه اختلال ولتاژ رخ می‌دهد، ماژول UVR باعث می‌شود کلید اتوماتیک باز شود و از آسیب تجهیزات ورود جریان نامناسب جلوگیری شود.

در مراکز داده، اتاق سرور و ساختمان‌های حساس

در این پروژه‌ها که استهلاک تجهیزات بسیار حساس است، کاهش ولتاژ می‌تواند منجر به ریسک‌هایی شود؛ ماژول UVR با قطع سریع مدارات، ایمنی سیستم را افزایش می‌دهد.

در نیروگاه‌ها، نفت، گاز و پتروشیمی

در محیط‌هایی که شرایط بحرانی و پایش زیاد مطرح است، ماژول UVR به عنوان بخشی از راهکار حفاظت، نقش حیاتی دارد: کنترل از راه دور، کاهش دخالت دستی و قطع سریع در حالت کاهش ولتاژ.

در سیستم‌های ساختمان‌های هوشمند

در سیستم BMS ساختمان، کاهش ولتاژ تغذیه سیستم‌های حیاتی (مانند آسانسور، سرمایش، تهویه) ممکن است مشکل‌ساز باشد؛ با استفاده از ماژول UVR، تابلو پارکینگ، تهویه یا روشنایی اضطراری در شرایط افت ولتاژ، به صورت خودکار از مدار خارج می‌شوند.

بررسی عوامل مؤثر بر قیمت و نکات مهم در خرید

قیمت رله آندر ولتاژ تحت تأثیر چند عامل مهم است:

عوامل مؤثر بر قیمت

• ولتاژ تغذیه ماژول: مدل‌های با ولتاژ کمتر رایج یا DC معمولاً قیمت بالاتری دارند.

• سازگاری با سری کلید اتوماتیک: ماژول‌های مناسب سری‌های بزرگ‌تر، صنعتی‌تر یا کلیدهای قدرت بالا با قیمت بیشتری عرضه می‌شوند.

• برند، اصالت و محل تولید: ماژول‌های برند Schneider تولید اروپا ممکن است قیمت بیشتری داشته باشند نسبت به نسخه‌های مونتاژ.

• شرایط بازار واردات، نرخ ارز و موجودی کالا.

نکات کلیدی در خرید

• مطمئن شوید ماژول UVR انتخابی سازگار با برند و مدل کلید اتوماتیک شما باشد.

• ولتاژ تغذیه ماژول را با ولتاژ فرمان یا تغذیه کنترل تابلو تطابق دهید.

• بررسی کنید که ماژول دارای اصالت برند Schneider Electric و استاندارد IEC 60947-2 باشد.

• در پروژه‌هایی با شرایط ویژه (دما، لرزش، محیط خورنده) از ماژول‌های با مشخصه فنی مناسب استفاده کنید.

برند Schneider Electric؛ پیشرو در تجهیزات حفاظت و کنترل

شرکت Schneider Electric یکی از بزرگ‌ترین و معتبرترین تولیدکنندگان تجهیزات برق صنعتی است که با بیش از ۱۸۰ سال سابقه، همواره کیفیت بالا، نوآوری در طراحی و استانداردهای بین‌المللی را دنبال کرده است. ماژول‌های آندر ولتاژ این برند تحت عنوان «MN» (Undervoltage Release) شناخته می‌شوند و با طیف وسیعی از کلیدهای اتوماتیک MCCB این شرکت سازگار هستند.
انتخاب ماژول‌های Schneider، به معنای انتخاب سطحی از اطمینان، خدمات پس از فروش گسترده و عملکرد مطمئن در محیط‌های صنعتی است.

جمع‌بندی

رله آندر ولتاژ (Undervoltage Release) برای کلید اتوماتیک Schneider، یکی از اجزای حیاتی در تابلوهای برق صنعتی مدرن است که با شناسایی سریع کاهش ولتاژ و اجرای عمل باز، امنیت و پایداری سیستم را ارتقا می‌دهد. با انتخاب صحیح این ماژول، سیستم برق صنعتی شما نه تنها در شرایط نرمال بلکه در حالت‌های اضطراری نیز عملکرد ایمن‌تری خواهد داشت.
