باتری درون یک کنترلکننده منطقی برنامهپذیر (PLC)، قلب تپنده حافظه فرار آن است. وظیفه اصلی این قطعه کوچک، حفظ دادههای حیاتی مانند برنامه کاربر، تنظیمات سختافزاری، مقادیر شمارندهها (Counter)، تایمرها (Timer) و اطلاعات رجیسترهای داده هنگام قطع برق اصلی دستگاه است. بیتوجهی به این قطعه میتواند به از دست رفتن کل برنامه و توقف طولانی خط تولید منجر شود. در این راهنما، به صورت کاملاً علمی و تجربی به این سوال پاسخ میدهیم که دقیقاً چه زمانی باید باتری PLC را تعویض کرد و چگونه این کار را بدون ریسک انجام دهیم.
برای خرید پی ال سی زیمنس وارد شوید.

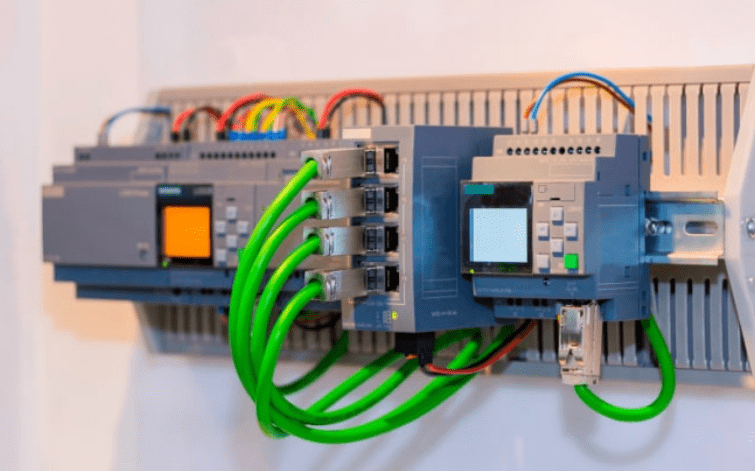

نقش کلیدی باتری در PLC چیست و چرا زمانبندی مهم است؟
برای درک زمان دقیق تعویض، ابتدا باید بدانیم باتری دقیقاً از چه چیزی محافظت میکند. در معماری داخلی PLCها، عموماً از حافظه CMOS RAM برای ذخیره برنامه و دیتا استفاده میشود. این حافظه بسیار سریع و کممصرف است اما یک عیب بزرگ دارد: فرار بودن. به محض قطع ولتاژ تغذیه، تمام محتویات آن پاک میشود مگر اینکه یک منبع انرژی پشتیبان (باتری) آن را تغذیه کند.
حتی اگر PLC شما از حافظههای غیرفرار مدرن مانند Flash ROM یا EEPROM برای ذخیره برنامه استفاده کند، معمولاً بخش مربوط به مقادیر متغیرهای لحظهای (Data Memory) یا ساعت واقعی (RTC) کماکان به باتری وابسته است. تخلیه کامل باتری دقیقاً در لحظهای که برق قطع میشود، معادل یک “مرگ مغزی” برای سیستم کنترل است. زمانبندی صحیح تعویض، ریسک این فاجعه را به صفر میرساند.
عمر مفید استاندارد: اعداد و ارقام رسمی سازندگان
هیچ پاسخ جادویی و یکسانی برای همه PLCها وجود ندارد، اما یک قانون سرانگشتی طلایی در صنعت وجود دارد که سازندگان بزرگی مانند زیمنس، میتسوبیشی، امرون و آلن بردلی بر آن توافق دارند:
عمر مفید استاندارد بین 3 تا 5 سال از تاریخ نصب تحت شرایط نرمال است.
این عدد تحت تأثیر سه پارامتر کلیدی قرار میگیرد:
- دمای محیط کار (مهمترین عامل): عمر باتری رابطه معکوس نمایی با دما دارد. یک باتری لیتیومی که در دمای 25 درجه سانتیگراد میتواند 5 سال عمر کند، در دمای 40 درجه (دمای رایج داخل تابلوهای برق بدون تهویه) ممکن است در 2.5 سال و در 60 درجه در کمتر از یک سال تخلیه شود.
- الگوی خاموش و روشن شدن: اگر PLC شما به طور مداوم به برق متصل است (24/7)، باتری فقط نشتی جریان داخلی خود را تجربه میکند (Shelf Life). اما اگر دستگاه هر شب خاموش میشود، باتری وارد سیکل تخلیه عمیقتری میشود که عمر آن را کاهش میدهد.
- نوع باتری: نوع رایج در PLCها باتری لیتیوم تیونیل کلراید (Li-SOCl2) با ولتاژ نامی 3.6V است که کمترین نرخ خودتخلیه (حدود 1% در سال) را دارد. باتریهای آلکالاین معمولی به دلیل نشت اسید و عمر کوتاهتر، به ندرت در PLCهای صنعتی دیده میشوند.
علائم هشداردهنده: قبل از خاموش شدن چراغ باتری
منتظر روشن شدن LED خطا نباشید تا دست به کار شوید. یک سیستم نت پیشگیرانه هوشمند باید بر اساس این علائم عمل کند:
1. چراغ خطا (BATT LED)
رنگ این چراغ معمولاً قرمز یا نارنجی است. توجه داشته باشید که این چراغ یک “اعلان مرگ” نیست، بلکه یک “اخطار” است. در PLCهای برند زیمنس (مثلاً S7-300)، حتی با روشن شدن چراغ قرمز SF (خطای سیستم)، اگر چراغ BATF هم روشن باشد، معمولاً هنوز چند هفته تا تخلیه کامل فرصت دارید. هرگز این چراغ را نادیده نگیرید.
2. بیتهای تشخیصی در نرمافزار (کلیدیترین روش)
هر PLC مدرن، یک بیت حافظه ویژه (Special Relay) برای نمایش وضعیت ولتاژ باتری دارد. این دقیقترین روش است. چند مثال معروف:
- میتسوبیشی FX/FX3U: رله M8005 (با باتری سالم خاموش، با افت ولتاژ روشن میشود).
- میتسوبیشی Q-Series: رله SM52 (کاهش ولتاژ) و SM51 (تخلیه کامل).
- زیمنس S7-200: بیت SM0.4.
- دلتا: M9005.
پیشنهاد میشود این بیتها را مستقیماً روی HMI بیاورید یا یک آلارم اپراتوری برای آن تعریف کنید تا قبل از مراجعه به تابلو، از راه دور نیز مطلع شوید. اگر PLC شما قابلیت ایمیل دارد، با فعال شدن این بیت، یک اعلان به واحد تعمیرات ارسال کنید.
3. مختل شدن ساعت (RTC)
اگر پس از قطع و وصل برق، ساعت PLC به تاریخ پیشفرض (مثلاً 1 ژانویه 2000) ریست میشود، این نشانه قطعی ضعف شدید یا تمام شدن باتری است، حتی اگر چراغ خطا هنوز روشن نشده باشد.
4. برنامههای زمانی (سادهترین و مطمئنترین راه)
به علائم نرمافزاری اکتفا نکنید. دستورالعمل نگهداری و تعمیرات (PM) را بر اساس استراتژی زیر تنظیم کنید:
- بررسی ولتاژ: هر 6 ماه یکبار با مولتیمتر دقیق، ولتاژ باتری را اندازه بگیرید. ولتاژ نامی 3.6V است. وقتی به 3.0V رسید، باتری در آستانه تخلیه است و باید تعویض شود (هرچند ممکن است LED تا 2.6V هم روشن نشود).
- تعویض پیشگیرانه: بدون توجه به ولتاژ، هر 3 سال یکبار در محیطهای گرم و هر 4 سال یکبار در محیطهای کنترلشده، باتری را تعویض کنید. هزینه یک باتری، در مقایسه با هزینه داونتایم برای دانلود مجدد برنامه و کالیبراسیون دستگاه، ناچیز است.
آمادگی قبل از تعویض: سناریوی صفر و یک
بدترین لحظه برای تعویض باتری، زمانی است که دستگاه خاموش است و شما دقیقاً نمیدانید برق کی رفته است. قانون طلایی: تعویض باتری باید تحت هر شرایطی در حالتی انجام شود که PLC روشن است (برق دارد). در این حالت، منبع تغذیه اصلی وظیفه حفظ حافظه را بر عهده میگیرد و برداشتن باتری هیچ خطری ندارد.
اما اگر مجبور به تعویض در حالت خاموش هستید:
- فوراً برنامه را بکآپ بگیرید: این مهمترین گام است. آخرین نسخه برنامه، تنظیمات و ریتینتیو دیتا را از طریق نرمافزار مربوطه از PLC آپلود و در لپتاپ و یک فلش مموری دیگر ذخیره کنید.
- دیتاهای حیاتی را یادداشت کنید: اگر سنسورهای شما دارای آفست (Offset) نرمافزاری هستند، یا شمارندههای تولید قطعه مقادیر میلیونی دارند، قبل از باز کردن باتری، از آن مقادیر عکس بگیرید یا یادداشت کنید.
- کمک خارجی فراموش نشود: اگر PLC خاموش است، برخی مدلها (مانند S7-300) یک سوکت برای تغذیه خارجی پشتیبان دارند. میتوانید از یک منبع تغذیه 24VDC اکسترنال به این سوکت وصل کنید تا در حین تعویض، مدار حفظ حافظه بیبرق نماند.
گامهای عملی تعویض (مخصوص تکنسین اجرایی)
حال که زمان تعویض فرا رسیده، این پروسیجر را گام به گام اجرا کنید:
- گام اول: تامین قطعه یدکی دقیق.
از روی شماره فنی باتری قدیمی، دقیقاً همان مدل را تهیه کنید. استفاده از باتریهای متفرقه یا لحیمکاری مستقیم (در صورتی که سوکت باشد) اکیداً ممنوع است. باتریهای اصلی زیمنس (مثلاً 6ES7971-0BA00) یا امرون (C200H-BAT09) دارای کانکتور استاندارد، حفاظت در برابر اتصال کوتاه و تاریخ تولید معتبر هستند. - گام دوم: تخلیه الکتریسیته ساکن (ESD).
بدنه PLC یا ترمینال زمین تابلو را لمس کنید. الکتریسیته ساکن بدن شما میتواند چیپست حافظه را نابود کند و کل ماژول CPU را بسوزاند. - گام سوم: تعویض سریع (در حالت روشن).
اگر PLC روشن است، خیالتان راحت است. درپوش باتری (معمولاً در پنل جلویی یا کناری CPU) را باز کنید. کانکتور باتری قدیمی را بکشید (معمولاً ظرف 10 ثانیه، خازنهای روی برد، حافظه را زنده نگه میدارند). فوراً باتری نو را در جهت صحیح پلاریته جا بزنید و کانکتور را محکم فشار دهید تا کلیک کند. اگر 30 ثانیه هم طول بکشد، به دلیل تغذیه بودن دستگاه، دادهها حفظ میشوند. - گام چهارم: ریست اخطار.
پس از نصب باتری نو، چراغ خطای BATF ممکن است خودکار خاموش نشود. باید از طریق نرمافزار، حافظه خطا را پاک کنید یا برق دستگاه را قطع و وصل کنید (توجه: بعد از اطمینان از نصب صحیح و روشن بودن دستگاه!). - گام پنجم: تست نهایی با خاموشکردن.
بعد از تعویض و آپدیت شدن وضعیت، یک تست قطع و وصل برق انجام دهید. دستگاه را خاموش کنید، 1 دقیقه صبر کنید و دوباره روشن کنید. اگر PLC بدون خطا استارت خورد و ساعت و کانترها سالم بودند، تعویض موفقیتآمیز بوده است.
نکات خاص برای انواع فناوریهای جدید: برنامه ذخیره شده یا خیر؟
صنعت PLC به سمت حذف باتری پیش میرود، اما این تغییر سوالات زیادی ایجاد کرده است:
- PLCهای دارای حافظه فرار کامل (مثل S7-200 قدیم): باتری همهکاره است. برنامه و دیتا را نگه میدارد. تعویض تحت برق اجباری است.
- PLCهای دارای Flash ROM برنامه + RAM دیتا (مثل لوگو! زیمنس یا S7-1200): این PLCها برنامه را برای همیشه در خود ذخیره کردهاند (Retentive Memory). در صورت اتمام باتری یا حتی نبود آن، برنامه پاک نمیشود. اما: دادههای ریتنتیو (مقادیر حافظههای M، T، C و DB) پاک میشوند.
- دیتا کارتریج و کارت حافظه: بسیاری از PLCهای جدید (مثل سری Q میتسوبیشی یا زیمنس S7-300) یک کارت حافظه SD یا CF روی CPU دارند. توجه کنید که باتری در این مدلها، برنامه را روی کارت حفظ نمیکند، بلکه فقط RAM داخلی را تغذیه میکند. اگر باتری تمام شود و برق برود، برنامه از روی کارت خوانده میشود، اما متغیرهای کاری به صفر میرسد.
عواقب عدم تعویض بهموقع (جلوگیری از فاجعه)
برای درک اهمیت این موضوع، یک سناریوی واقعی را مرور کنیم: فرض کنید PLC یک کارخانه سیمان که 5 سال خاموش نشده، به دلیل خطای شبکه برق خاموش میشود. باتری 3.6V اکنون 1.2V ولتاژ دارد. چراغ خطا ماههاست که روشن بوده اما کسی توجه نکرده. PLC خاموش میشود و به دلیل نبود بکآپ، برنامه (که حاوی کالیبراسیون پیچیده کوره است) به طور کامل پاک میشود. راهاندازی مجدد، به جای 5 دقیقه، 3 روز طول میکشد، زیرا برنامه اصلی پیدا نمیشود یا نسخه روی لپتاپ قدیمی است.
نتیجهگیری
در این مطلب از نمایندگی اشنایدر در لاله زار زمان تعویض باتری PLC یک عدد ثابت نیست، بلکه یک فرهنگ سازمانی است. زمان تعویض “الان” است اگر بیش از 3 سال از نصب گذشته باشد، “همین هفته” اگر چراغ خطا روشن باشد، و “همین امروز” اگر ولتاژ آن زیر 3 ولت باشد. این قطعه کوچک و کمقیمت، گلوگاه قابلیت اطمینان سیستم اتوماسیون شماست. هرگز با آن قمار نکنید و تعویض پیشگیرانه را در صدر چکلیستهای تعمیرات دورهای خود قرار دهید.
