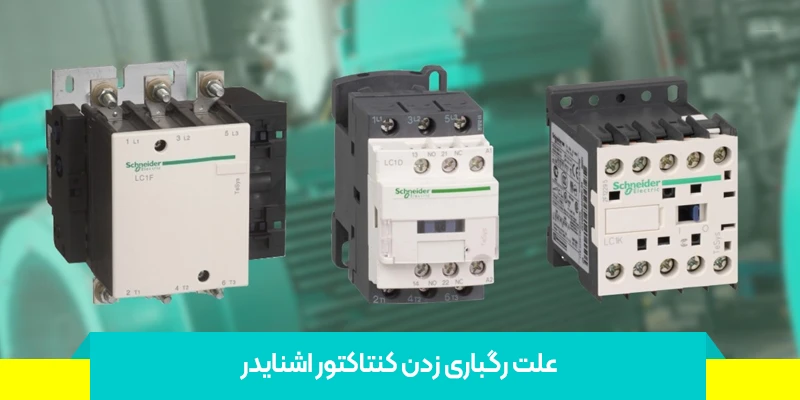

علت رگباری زدن کنتاکتور اشنایدر

رگباری زدن کنتاکتور اشنایدر یکی از مشکلات شایع در استفاده از این تجهیزات الکتریکی است که می‌تواند تأثیرات زیادی بر عملکرد سیستم‌های الکتریکی و تجهیزات مرتبط داشته باشد. این مشکل ممکن است به دلایل مختلفی از جمله نوسانات ولتاژ، تنظیمات نادرست، بار اضافی یا خرابی‌های داخلی کنتاکتور رخ دهد. فهمیدن علت اصلی رگباری زدن این کنتاکتورها و تشخیص دقیق عوامل مؤثر می‌تواند به جلوگیری از مشکلات جدی‌تر و خرابی‌های بیشتر در سیستم کمک کند. در این مقاله به بررسی علل احتمالی رگباری زدن کنتاکتور اشنایدر و راه‌های پیشگیری و رفع این مشکل پرداخته خواهد شد.

دلایل رگباری زدن کنتاکتور اشنایدر

طبق نظر سایت ictransistors رگباری زدن کنتاکتور عبارت است از:

First of all, we must find out the reason for the trip. There are many reasons for the trip of the AC contactor.

There are other high-power equipment on the same line, which starts from time to time, causing too much voltage fluctuation. When the starting voltage is lower than 85% of the rated voltage, it will trip.

The line is too far, the voltage loss is too much, and the suction force of the contactor armature is insufficient.

The current carrying capacity of the cable does not match the power selection of the motor. For example, if the 22kw motor chooses a 4mm² cable, the voltage is too low due to the insufficient thin conductance of the cable.

The reaction force spring of the CJ12 contactor is adjusted too tightly, and the voltage will trip if there is a slight fluctuation (the fourth phenomenon is not very common and is for reference only).

ترجمه متن

در وهله اول باید دلیل رگباری زدن مشخص شود. دلایل متعددی رگباری زدن کنتاکتور وجود دارد.

• در همان خط تجهیزات پرقدرت دیگری وجود دارد که به صورت مقطعی روشن می‌شوند و نوسانات ولتاژ بیش از حد ایجاد می‌کنند. زمانی که ولتاژ راه‌اندازی کمتر از ۸۵٪ ولتاژ نامی باشد، کنتاکتور تریپ می‌کند.

• طول زیاد خط باعث افت ولتاژ بیش از حد می‌شود و نیروی مکش آرمیچر کنتاکتور کافی نخواهد بود.

• ظرفیت عبور جریان کابل با توان انتخابی موتور مطابقت ندارد. برای مثال، اگر برای یک موتور ۲۲ کیلوواتی از کابل ۴ میلی‌متر مربع استفاده شود، به دلیل باریک بودن سطح مقطع هادی کابل، ولتاژ بیش از حد کاهش می‌یابد.

• فنر نیروی بازگشتی کنتاکتور CJ12 بیش از حد سفت تنظیم شده است، بنابراین حتی با یک نوسان کوچک ولتاژ هم تریپ اتفاق می‌افتد. (این حالت چهارم چندان رایج نیست و صرفاً جهت اطلاع ذکر شده است).

رگباری زدن کنتاکتور اشنایدر معمولاً به دلایل مختلفی رخ می‌دهد که شامل موارد زیر می‌شود:

1. نوسانات ولتاژ

نوسانات ولتاژ می‌توانند به‌طور مکرر باعث رگباری زدن کنتاکتور شوند. این نوسانات می‌تواند ناشی از موارد زیر باشد:

• تغییرات برق شهری: در سیستم‌های برق شهری، به‌ویژه در مناطق صنعتی یا نواحی با مشکلات برق‌رسانی، نوسانات ولتاژ ممکن است رایج باشد.
• اختلالات ناشی از بارهای متغیر: دستگاه‌های الکتریکی با بار متغیر (مانند موتورها یا کمپرسورها) می‌توانند باعث تغییرات ولتاژ در سیستم شوند.
• افت و افزایش ولتاژ: اگر ولتاژ ورودی به کنتاکتور پایین‌تر از مقدار مشخص باشد یا بالاتر از حد مجاز شود، کنتاکتور ممکن است به درستی عمل نکند و رگباری بزند.

این مشکل می‌تواند باعث آسیب به کنتاکتور و سایر قطعات سیستم شود، چراکه کنتاکتور برای عملیات به ولتاژ مشخصی نیاز دارد.

2. بار اضافی

یکی دیگر از دلایل اصلی رگباری زدن کنتاکتور، قرار گرفتن تحت بار اضافی است. زمانی که کنتاکتور بیشتر از ظرفیت خود بار را تحمل می‌کند:

• کاهش کارایی کنتاکتور: بار اضافی باعث می‌شود کنتاکتور نتواند عملکرد نرمال خود را حفظ کند و ممکن است به‌طور مکرر وصل و قطع شود.
• داغ شدن کنتاکتور: کنتاکتورهایی که تحت بار اضافی قرار می‌گیرند، ممکن است داغ شوند. این افزایش دما می‌تواند باعث فرسودگی سریع قطعات داخلی و ایجاد مشکلات مختلف، از جمله رگباری شدن کنتاکتور گردد.

برای جلوگیری از این مشکل، باید ظرفیت کنتاکتور با بار واقعی در سیستم مطابقت داشته باشد.

3. خرابی در کنتاکت‌ها

کنتاکت‌ها یکی از اجزای اصلی کنتاکتور هستند که باید سالم و بدون آسیب باشند. خرابی کنتاکت‌ها می‌تواند ناشی از عواملی مانند:

• سایش و فرسودگی: در طول زمان، کنتاکت‌ها ممکن است دچار سایش شوند و این امر باعث ایجاد مقاومت در جریان می‌شود. در نتیجه، جریان برق نمی‌تواند به‌طور یکنواخت عبور کند و رگباری به وجود می‌آید.
• آلودگی: اگر کنتاکت‌ها به‌طور مناسب تمیز نشوند، آلودگی می‌تواند باعث عدم تماس مناسب و ایجاد جرقه‌های ناخواسته شود. این جرقه‌ها می‌توانند به مرور زمان کنتاکت‌ها را دچار آسیب کنند.
• عدم عملکرد صحیح: کنتاکت‌ها ممکن است به دلیل طراحی نادرست یا خرابی داخلی قادر به برقرار کردن تماس مناسب نباشند که این امر موجب قطع و وصل‌های غیرضروری خواهد شد.

بیشتر بخوانید: چرا کنتاکتور اشنایدر صدا می‌دهد؟

4. تنظیمات نادرست

کنتاکتورها باید به‌طور دقیق تنظیم شوند تا عملکرد بهینه داشته باشند. تنظیمات نادرست می‌تواند منجر به رگباری زدن شود. دلایل اصلی این مشکل عبارتند از:

• تنظیمات ولتاژ یا جریان اشتباه: تنظیمات ولتاژ یا جریان ورودی به کنتاکتور باید دقیق باشد. اگر ولتاژ یا جریان بیش از حد بالا یا پایین باشد، کنتاکتور قادر به کنترل صحیح بار نخواهد بود و ممکن است به‌طور مکرر وصل و قطع شود.
• خطا در سیم‌کشی: سیم‌کشی اشتباه یا اتصال‌های نادرست می‌توانند به عملکرد نادرست کنتاکتور منجر شوند. این خطاها باعث ایجاد اختلال در عملکرد مدار و ممکن است سبب رگباری زدن کنتاکتور شوند.

5. مشکلات در کنترل‌کننده‌ها

در برخی از موارد، رگباری زدن کنتاکتور ممکن است به دلیل ایراد در سیستم‌های کنترل‌کننده مانند رله‌ها، مدارهای فرمان یا کلیدهای حفاظتی باشد:

• سیگنال‌های نادرست: رله‌ها و مدارهای فرمان ممکن است سیگنال‌های نادرستی را به کنتاکتور ارسال کنند، که باعث قطع و وصل غیرضروری می‌شود.
• اختلال در مدار کنترل: ایرادات در مدارهای کنترل می‌توانند منجر به ارسال سیگنال‌های اشتباه به کنتاکتور شوند و این امر موجب رگباری زدن آن خواهد شد.

تست خرابی کنتاکتور

کنتاکتور یکی از اجزای اساسی در مدارهای الکتریکی است که برای کنترل جریان برق و محافظت از دستگاه‌ها در برابر نوسانات برق یا مشکلات مختلف به کار می‌رود. این قطعه با قطع و وصل کردن جریان، به‌طور معمول در موتورها، تجهیزات صنعتی و سیستم‌های الکتریکی مورد استفاده قرار می‌گیرد. از آنجایی که کنتاکتورها از اجزای پیچیده و حساس به‌شمار می‌آیند، تست منظم خرابی آنها اهمیت زیادی دارد. تست خرابی کنتاکتور نه تنها به شناسایی مشکلات کمک می‌کند بلکه می‌تواند از بروز آسیب‌های جدی‌تر در سیستم‌های الکتریکی نیز جلوگیری کند. در این مقاله به اهمیت و روش‌های تست خرابی کنتاکتور خواهیم پرداخت.

بیشتر بخوانید: نصب و راه اندازی کلید هوایی اشنایدر

چرا تست خرابی کنتاکتور اهمیت دارد؟

کنتاکتورهای خراب ممکن است مشکلات متعددی را در سیستم ایجاد کنند. این مشکلات می‌توانند شامل قطع و وصل شدن‌های غیرمنتظره، جرقه‌زدن کنتاکت‌ها، داغ شدن بیش از حد و حتی خرابی کامل دستگاه‌ها و تجهیزات متصل به کنتاکتور باشند. مشکلاتی از این دست ممکن است به خرابی‌های جدی‌تر منجر شوند که نه تنها هزینه‌بر هستند بلکه ممکن است خطراتی را برای افراد و دستگاه‌ها به وجود بیاورند.

تست خرابی کنتاکتور از این جهت اهمیت دارد که به شما این امکان را می‌دهد تا مشکلات را پیش از تبدیل شدن به بحران‌های بزرگ‌تر شناسایی کنید. این تست‌ها می‌توانند از مشکلاتی مانند فرسایش کنتاکت‌ها، اتصال‌های ضعیف، آسیب دیدن قطعات داخلی و حتی مشکلات ناشی از مدار فرمان جلوگیری کنند.

روش‌های تست خرابی کنتاکتور

تست خرابی کنتاکتور را می‌توان با استفاده از چند روش مختلف انجام داد. این روش‌ها به شما کمک می‌کنند تا مشکلات را به‌طور دقیق شناسایی کرده و اقدامات لازم برای رفع آنها را انجام دهید. در ادامه به چند روش معمول برای تست خرابی کنتاکتور اشاره خواهیم کرد:

1. تست اتصال کنتاکت‌ها یکی از رایج‌ترین مشکلات در کنتاکتور، خرابی یا فرسایش کنتاکت‌ها است. برای تست اتصال کنتاکت‌ها، می‌توانید از مولتی‌متر برای اندازه‌گیری مقاومت کنتاکت‌ها استفاده کنید. در صورتی که کنتاکت‌ها سالم باشند، باید مقاومت بسیار پایینی را نشان دهند. هرگونه مقاومت بالا نشان‌دهنده خرابی کنتاکت‌ها است که ممکن است نیاز به تعویض داشته باشد.
2. بررسی عملکرد رله و مدار فرمان کنتاکتور معمولاً تحت فرمان یک رله یا مدار فرمان عمل می‌کند. در صورتی که رله یا مدار فرمان دچار مشکل شود، عملکرد کنتاکتور تحت تاثیر قرار خواهد گرفت. برای بررسی این بخش، باید ولتاژ ورودی به مدار فرمان را اندازه‌گیری کرده و مطمئن شوید که این ولتاژ در محدوده صحیح است. در صورت مشاهده هرگونه مشکل، باید رله یا مدار فرمان را بررسی و تعمیر کنید.+
3. تست ولتاژ و جریان یکی دیگر از روش‌های رایج برای تست خرابی کنتاکتور، اندازه‌گیری ولتاژ و جریان در هنگام کارکرد آن است. در صورتی که کنتاکتور به‌درستی کار کند، ولتاژ و جریان باید مطابق با مشخصات دستگاه باشند. اگر ولتاژ یا جریان نادرست باشد، ممکن است کنتاکتور دچار مشکل شده باشد.
4. بررسی دمای کنتاکتور کنتاکتورها در حین کار ممکن است داغ شوند. اما اگر دمای کنتاکتور بیش از حد معمول افزایش یابد، این می‌تواند نشان‌دهنده خرابی یا مشکلاتی در اتصال‌ها و قطعات داخلی باشد. برای بررسی دما، می‌توان از ترمومتر برای اندازه‌گیری دمای کنتاکتور استفاده کرد. در صورت مشاهده دمای بالا، باید قطعات کنتاکتور را بررسی و در صورت لزوم تعویض کرد.

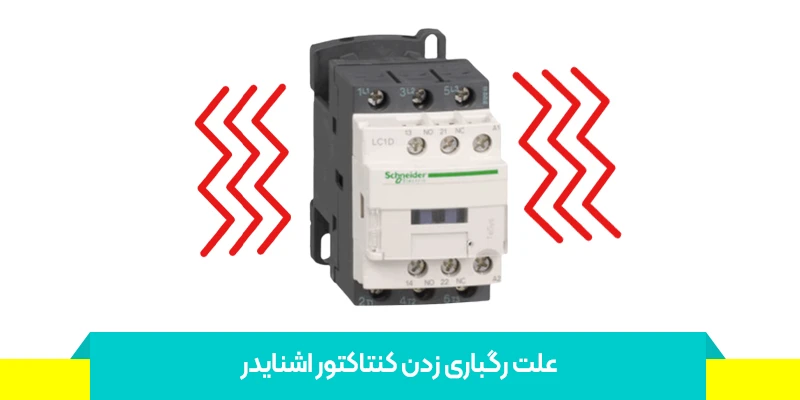

علائم خرابی کنتاکتور

شناسایی علائم خرابی کنتاکتور در مراحل اولیه می‌تواند از وقوع مشکلات جدی‌تر جلوگیری کند. برخی از علائم خرابی کنتاکتور عبارتند از:

• قطع و وصل شدن‌های غیرمنتظره: اگر کنتاکتور به‌طور مداوم در حال قطع و وصل کردن باشد، این می‌تواند نشانه‌ای از خرابی در کنتاکت‌ها یا مدار فرمان باشد.
• داغ شدن بیش از حد: اگر کنتاکتور در هنگام کار داغ شود، این می‌تواند به دلیل اتصال ضعیف یا فرسودگی قطعات داخلی باشد.
• صدای غیرمعمول: شنیدن صدای جرقه‌زدن یا وزوز غیرمعمول از کنتاکتور می‌تواند نشانه‌ای از خرابی در کنتاکت‌ها یا دیگر اجزای آن باشد.
• نشان دادن خطا یا اخطار: در برخی سیستم‌ها، کنتاکتور ممکن است دارای سیستم‌های هشدار دهنده یا نمایشگرهایی برای نشان دادن خطا باشد.

داغ کردن سیم پیچ کنتاکتور اشنایدر

ی از مشکلات شایع در استفاده از این تجهیزات داغ شدن سیم‌پیچ کنتاکتور است. در این مطلب به بررسی دلایل داغ کردن سیم‌پیچ کنتاکتور اشنایدر پیامدهای آن و راهکارهای رفع این مشکل می‌پردازیم.

عملکرد سیم‌پیچ در کنتاکتور

در کنتاکتور سیم‌پیچ (یا همان بوبین) وظیفه ایجاد میدان مغناطیسی برای جذب هسته آهنی و بستن کنتاکت‌ها را دارد. این سیم‌پیچ با تغذیه ولتاژ مشخص (مثلاً ۲۲۰ ولت AC یا ۲۴ ولت DC) فعال می‌شود و در حالت نرمال دمای آن در محدوده مجاز باقی می‌ماند.

بیشتر بخوانید: نحوه انتخاب کلید حرارتی برای موتور

دلایل داغ شدن سیم‌پیچ کنتاکتور

ولتاژ نامناسب تغذیه بوبین

یکی از رایج‌ترین علل داغ شدن سیم‌پیچ افزایش یا کاهش ولتاژ ورودی به بوبین است. اگر ولتاژ بیشتر از مقدار مجاز باشد جریان عبوری افزایش یافته و باعث گرمای بیش از حد می‌شود. کاهش شدید ولتاژ نیز منجر به کارکرد ناقص بوبین و تولید حرارت می‌شود.

فعال بودن مداوم کنتاکتور

اگر کنتاکتور برای مدت زمان طولانی بدون وقفه در مدار فعال باشد گرمای پیوسته در بوبین ایجاد می‌شود. هرچند کنتاکتورهای اشنایدر برای کار مداوم طراحی شده‌اند اما در برخی شرایط مثل تهویه نامناسب یا دمای محیط بالا بوبین داغ می‌کند.

نصب نادرست و تهویه ناکافی

قرار گرفتن کنتاکتور در تابلوهای بدون تهویه کنار منابع حرارتی یا در مکان‌های بسته باعث افزایش دمای کلی و داغ شدن بوبین می‌شود.

خرابی بوبین یا عایق‌بندی داخلی

در مواردی خرابی عایق سیم‌پیچ یا اتصال کوتاه جزئی در بوبین باعث افزایش جریان و داغی می‌شود. این اتفاق بیشتر در کنتاکتورهای کارکرده یا نامرغوب رخ می‌دهد.

استفاده از کنتاکتور با بوبین ناهماهنگ با ولتاژ مدار

اگر بوبین برای ولتاژ خاصی طراحی شده باشد (مثلاً 24V AC) اما در مدار با ولتاژ متفاوت (مثلاً 48V AC) استفاده شود داغ شدن سریع و حتی سوختن آن دور از انتظار نیست.

پیامدهای داغ شدن بوبین

• کاهش طول عمر سیم‌پیچ و احتمال سوختن بوبین
• عملکرد ناقص کنتاکتور و ایجاد نوسانات در قطع و وصل
• خطر آتش‌سوزی یا آسیب به سایر تجهیزات تابلو برق
• افزایش مصرف انرژی و کاهش راندمان سیستم

جدول راهنمای دمای سیم‌پیچ کنتاکتور اشنایدر و اقدامات لازم

جمع بندی

رگباری زدن کنتاکتور اشنایدر یکی از مشکلات رایجی است که می‌تواند عملکرد سیستم‌های الکتریکی را تحت تاثیر قرار دهد و حتی منجر به آسیب دیدن تجهیزات شود. این مشکل معمولاً به دلایل مختلفی از جمله مشکلات فنی، خرابی قطعات داخلی و یا نوسانات برق ایجاد می‌شود.

یکی از اصلی‌ترین علل رگباری زدن کنتاکتور اشنایدر، خرابی یا فرسودگی کنتاکت‌ها است که موجب قطع و وصل‌های غیرمنتظره می‌شود. همچنین، نوسانات ولتاژ و یا عدم تطابق در تنظیمات مدار فرمان نیز می‌تواند باعث ایجاد رگباری در کنتاکتور شود. در برخی موارد، اتصال ضعیف یا خراب در مدارهای ورودی یا خروجی نیز می‌تواند به این مشکل دامن بزند.

استفاده از کنتاکتورها با کیفیت پایین یا عدم توجه به تعمیر و نگهداری منظم نیز از عوامل دیگری است که می‌تواند موجب بروز این مشکل شود. به‌علاوه، دمای بالا در حین کارکرد کنتاکتور و بار اضافی روی آن نیز می‌تواند از دلایل رگباری زدن باشد.

در نهایت، برای جلوگیری از رگباری زدن کنتاکتور، باید تست‌های دوره‌ای انجام شود، از کنتاکتورها با کیفیت و استاندارد استفاده کرد و اطمینان حاصل کرد که تمامی قطعات در شرایط کاری مناسب قرار دارند. رسیدگی به مشکلات از جمله تنظیمات درست ولتاژ، تعمیر مدار فرمان و اطمینان از سلامت کنتاکت‌ها می‌تواند به رفع این مشکل کمک کند و از بروز آسیب‌های جدی جلوگیری نماید.

سوالات متداول

1.  علت رگباری زدن کنتاکتور چیست؟

رگباری زدن یعنی کنتاکتور به‌طور مکرر و سریع روشن و خاموش می‌شود (قطع و وصل پشت‌سرهم). این وضعیت معمولاً نشان‌دهنده یک مشکل فنی در تغذیه، مدار فرمان یا خود کنتاکتور است.

2. مهم‌ترین علت‌های رگباری زدن کنتاکتور چیست؟

از مهم‌ترین دلایل می‌توان به نوسانات ولتاژ، خرابی کنتاکت‌ها، بار اضافی، مشکلات مدار فرمان، و تنظیمات نادرست اشاره کرد.

3.  آیا رگباری زدن کنتاکتور خطرناک است؟

ادامه این وضعیت می‌تواند باعث فرسایش سریع کنتاکتور، آسیب به تجهیزات جانبی، افزایش مصرف انرژی و حتی آتش‌سوزی شود. باید در اسرع وقت مشکل برطرف شود.

4. چگونه می‌توان رگباری زدن کنتاکتور را تست و عیب‌یابی کرد؟

ابتدا باید ولتاژ ورودی، مدار فرمان، سلامت بوبین و دمای کنتاکتور بررسی شود. استفاده از مولتی‌متر، تست عملکرد بوبین، و بررسی اتصال‌ها در این فرآیند ضروری است.

5. چه اقداماتی برای جلوگیری از رگباری زدن کنتاکتور پیشنهاد می‌شود؟

• استفاده از کنتاکتور مناسب با ظرفیت بار
• نصب صحیح و تهویه مناسب تابلو
• بررسی دوره‌ای کنتاکت‌ها و مدار فرمان
• تنظیم دقیق ولتاژ و محافظت در برابر نوسانات
• استفاده از تجهیزات اصل و استاندارد برند اشنایدر
