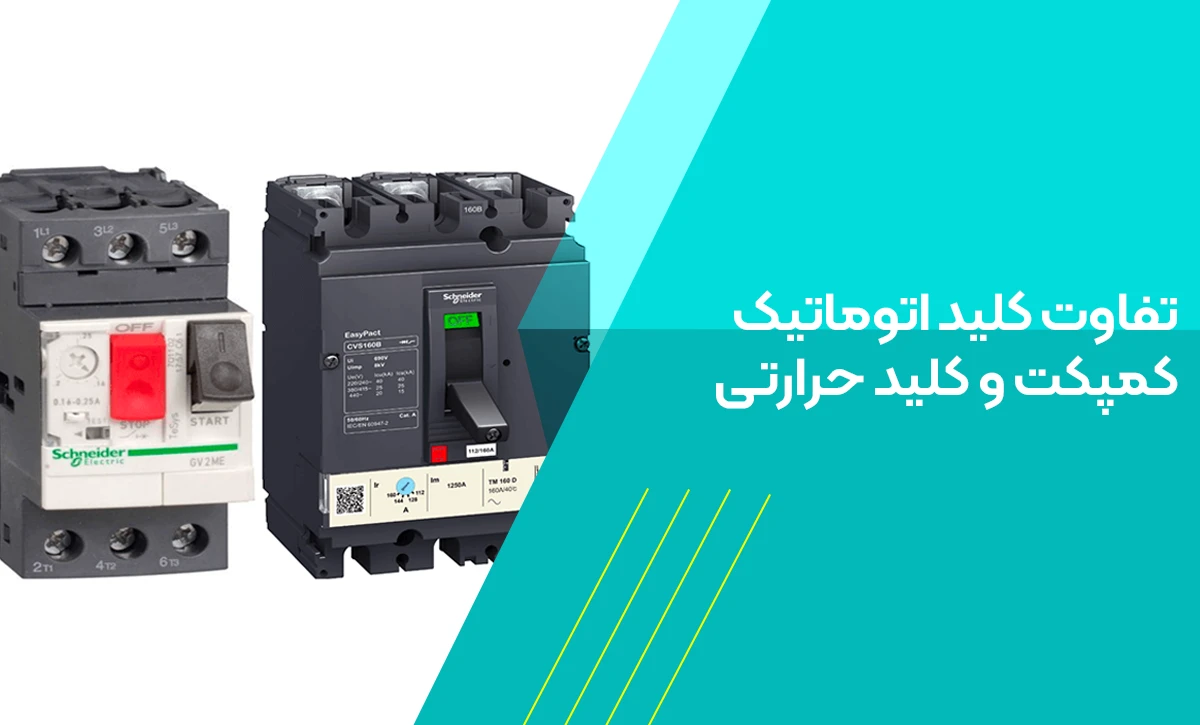

مقایسه جامع کلید اتوماتیک کمپکت (MCCB) و کلید حرارتی (MPCB)

در سیستم‌های الکتریکی، انتخاب تجهیزات حفاظتی مناسب نقش کلیدی در ایمنی و عملکرد پایدار دارد. کلیدهای MCCB (کلید اتوماتیک کمپکت) و MPCB (کلید حرارتی) دو ابزار مهم در حفاظت از مدارها و تجهیزات هستند که هرکدام برای شرایط و کاربردهای خاصی طراحی شده‌اند. MCCB بیشتر برای حفاظت عمومی مدارهای بزرگ به‌کار می‌رود، در حالی که MPCB به طور خاص برای حفاظت از موتورهای الکتریکی طراحی شده است. در این مقاله، به بررسی تفاوت‌ها، مزایا و کاربردهای این دو نوع کلید می‌پردازیم تا انتخابی آگاهانه‌تر داشته باشید.

کلید MCCB (کلید اتوماتیک کمپکت) چیست؟

MCCB مخفف Molded Case Circuit Breaker به معنای کلید مدارشکن با قاب قالبی است. این کلید به‌عنوان یکی از پرکاربردترین تجهیزات حفاظتی در سیستم‌های الکتریکی شناخته می‌شود که برای حفاظت از مدارهای الکتریکی در برابر خطرات ناشی از اضافه‌بار و اتصال کوتاه طراحی شده است.

عملکرد اصلی MCCB در حفاظت از مدارهای الکتریکی

MCCB به‌صورت خودکار در هنگام بروز جریان‌های غیرمجاز (مانند جریان‌های بالا یا اتصال کوتاه) مدار را قطع می‌کند و از آسیب به تجهیزات و سیم‌کشی جلوگیری می‌کند. این کلیدها همچنین در برخی مدل‌ها قابلیت باز و بسته شدن دستی برای کنترل و مدیریت جریان را دارند.

برای مشاهده و خرید کلید اتوماتیک کمپکت اشنایدر، به فروشگاه داماس کالا مراجعه کنید.

ویژگی‌های فنی کلید MCCB

• ظرفیت جریان بالا: MCCB‌ها معمولاً برای جریان‌هایی از چندین آمپر تا چندین هزار آمپر طراحی شده‌اند.
• قابلیت تنظیم جریان قطع: برخی مدل‌های MCCB امکان تنظیم حد جریان قطع را بر اساس نیاز فراهم می‌کنند.
• تحمل ولتاژ بالا: این کلیدها معمولاً برای ولتاژهای پایین و متوسط طراحی شده و عملکردی ایمن در محیط‌های صنعتی و ساختمانی ارائه می‌دهند.

مزایای MCCB

• حفاظت موثر در برابر اضافه‌بار و اتصال کوتاه
• افزایش ایمنی و پایداری سیستم‌های الکتریکی
• مناسب برای کاربردهای متنوع در محیط‌های صنعتی، ساختمانی و تجاری
• قابلیت اطمینان بالا و عمر طولانی

مثال‌ هایی از کاربردهای MCCB در پروژه‌های مختلف

• حفاظت از تابلوهای توزیع برق اصلی و فرعی
• استفاده در سیستم‌های توزیع برق صنعتی با جریان‌های بالا
• کاربرد در ساختمان‌های بزرگ تجاری و مسکونی برای حفاظت از مدارهای اصلی

کلید MPCB (کلید حرارتی) چیست؟

MPCB مخفف Motor Protection Circuit Breaker به معنای کلید مدارشکن حفاظتی موتور است. این کلید به‌صورت خاص برای حفاظت از موتورهای الکتریکی طراحی شده و از تجهیزات موتوری در برابر مشکلاتی نظیر اضافه‌بار، گیرکردن موتور و دوفاز شدن محافظت می‌کند.

اگر به دنبال خرید کلیدهای حرارتی اشنایدر هستید، از صفحه کلید حرارتی اشنایدر در داماس کالا دیدن کنید.

عملکرد اصلی در حفاظت از موتورهای الکتریکی

MPCB با تشخیص مشکلات خاص موتور، مانند افزایش دمای سیم‌پیچ یا جریان غیرمجاز، به‌صورت خودکار موتور را خاموش می‌کند. این عملکرد مانع از آسیب به موتور و کاهش هزینه‌های تعمیرات می‌شود.

ویژگی‌های خاص MPCB

• حفاظت در برابر دوفاز شدن: زمانی که یکی از فازهای موتور قطع شود، MPCB به سرعت مدار را قطع می‌کند.
• حفاظت در برابر گیرکردن موتور: اگر موتور به دلیل مانعی در عملکرد متوقف شود، این کلید به سرعت عمل می‌کند.
• افزایش ایمنی موتور: حفاظت کامل از سیم‌پیچ موتور در برابر حرارت و جریان بیش از حد.

مزایای MPCB

• تنظیم جریان به‌صورت دقیق برای حفاظت بهینه
• پاسخ سریع به شرایط خطرناک مانند دوفاز شدن
• کاهش خرابی‌ها و افزایش عمر مفید موتور

کاربردهای MPCB در تجهیزات موتوری و خطوط تولید

• حفاظت از موتورهای الکتریکی در تجهیزات صنعتی
• استفاده در پمپ‌ها، فن‌ها و کمپرسورها
• کاربرد در خطوط تولید خودکار و ماشین‌آلات صنعتی

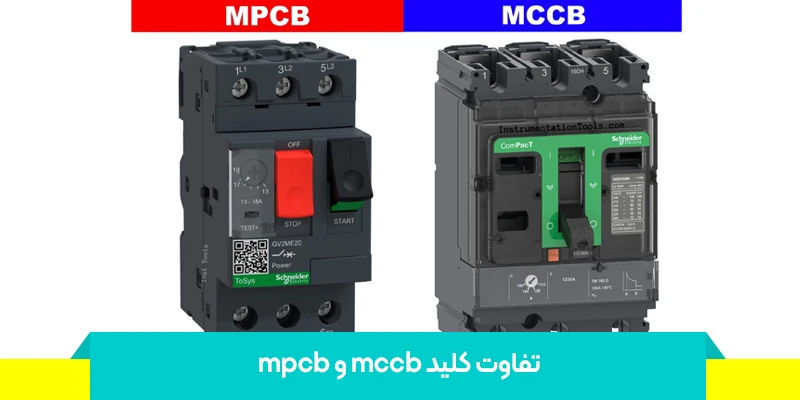

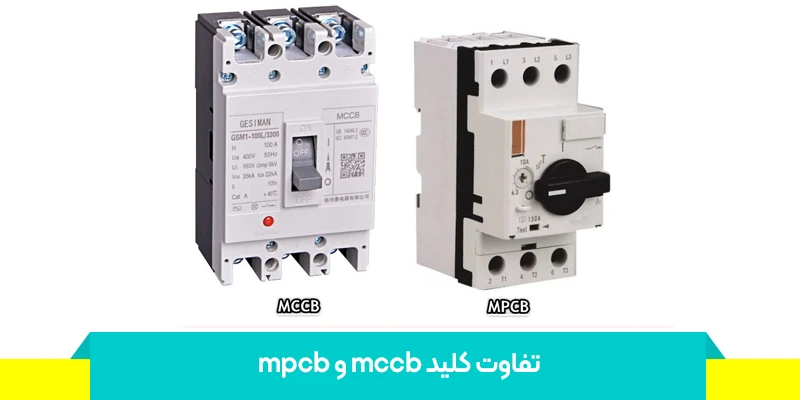

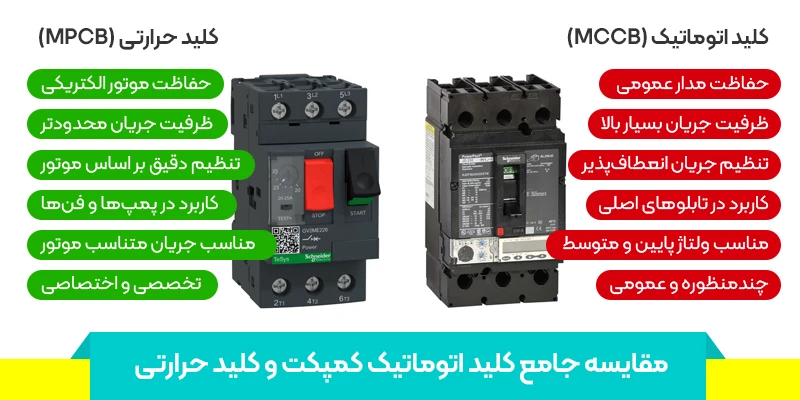

تفاوت کلید MCCB و MPCB

کلیدهای MCCB (کلید اتوماتیک کمپکت) و MPCB (کلید حرارتی) هر دو تجهیزات حفاظتی مهم در سیستم‌های الکتریکی هستند، اما تفاوت‌های قابل‌توجهی در عملکرد، کاربرد و ویژگی‌های آن‌ها وجود دارد. در ادامه، این تفاوت‌ها به تفکیک بررسی شده‌اند:

1. کاربرد اصلی:

• MCCB:
  • برای حفاظت کلی مدارهای الکتریکی طراحی شده است.
  • معمولاً در تابلوهای توزیع برق اصلی و فرعی به‌کار می‌رود.
• MPCB:
  • به‌صورت اختصاصی برای حفاظت از موتورهای الکتریکی استفاده می‌شود.
  • از موتور در برابر مشکلاتی مانند اضافه‌بار، اتصال کوتاه، دوفاز شدن و گیرکردن محافظت می‌کند.

2. ظرفیت جریان:

• MCCB:
  • ظرفیت جریان بسیار بالاتری دارد و برای جریان‌هایی از چندین آمپر تا چند هزار آمپر طراحی شده است.
  • مناسب برای مدارهای بزرگ و پرقدرت.
• MPCB:
  • ظرفیت جریان آن محدودتر است و معمولاً برای جریان‌های متناسب با موتورهای الکتریکی طراحی می‌شود (تا حدود 100 آمپر).

3. قابلیت تنظیم جریان:

• MCCB:
  • امکان تنظیم جریان قطع برای حفاظت از مدارهای مختلف را دارد.
  • تنظیمات انعطاف‌پذیر برای استفاده در کاربردهای متنوع.
• MPCB:
  • جریان قطع به‌صورت دقیق بر اساس جریان موتور تنظیم می‌شود تا حفاظت بهینه‌ای ارائه دهد.

4. نوع حفاظت:

• MCCB:
  • حفاظت در برابر اضافه‌بار و اتصال کوتاه.
  • مناسب برای مدارهایی که به حفاظت کلی نیاز دارند.
• MPCB:
  • علاوه بر اضافه‌بار و اتصال کوتاه، حفاظت در برابر مشکلات خاص موتور مانند دوفاز شدن، گیرکردن موتور، و افزایش دمای سیم‌پیچ را فراهم می‌کند.

5. موارد استفاده:

• MCCB:
  • در تابلوهای برق اصلی و فرعی، خطوط توزیع برق و مدارهای قدرت به‌کار می‌رود.
• MPCB:
  • در موتورهای الکتریکی صنعتی، پمپ‌ها، فن‌ها، کمپرسورها و تجهیزات موتوری استفاده می‌شود.

6. استانداردها:

• MCCB:
  • مطابق با استاندارد IEC 60947-2 طراحی و تولید می‌شود.
• MPCB:
  • بر اساس استاندارد IEC 60947-4-1 ساخته می‌شود که مختص حفاظت موتورهاست.
