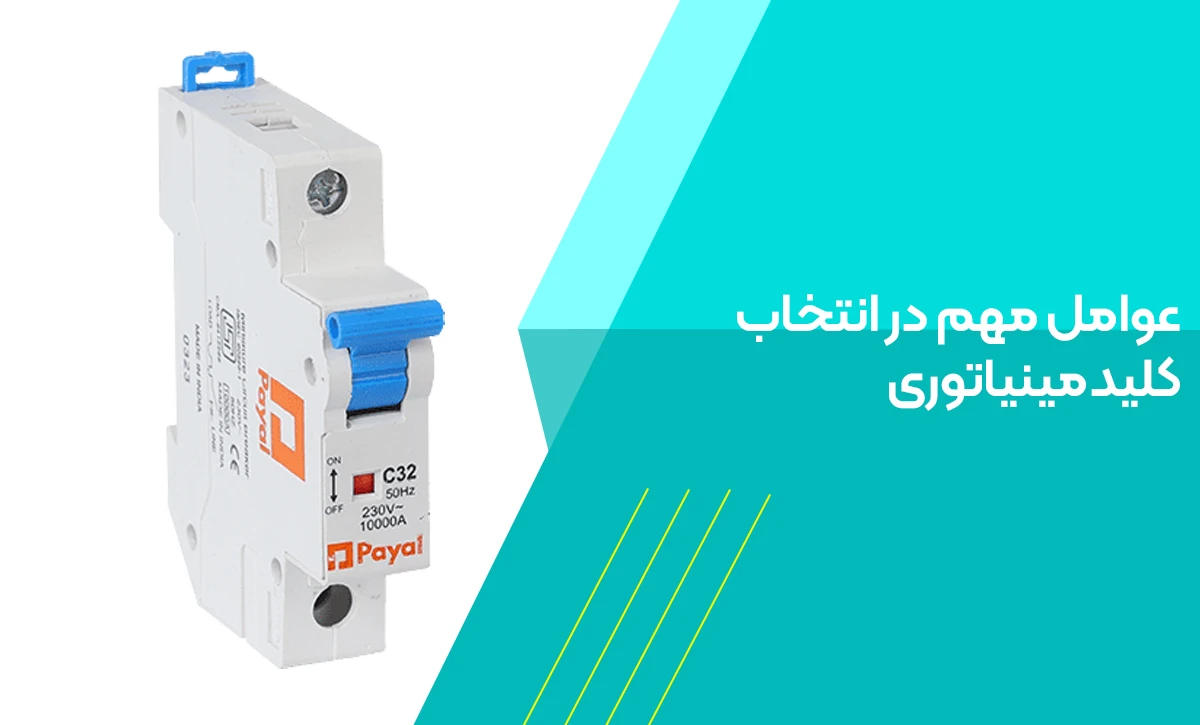

عوامل مهم در انتخاب کلید مینیاتوری

انتخاب کلید مینیاتوری یکی از مهم‌ترین مراحل در طراحی و اجرای سیستم‌های برق ساختمان است. این تجهیز وظیفه دارد مدار را در برابر جریان‌های اضافه‌بار یا اتصال کوتاه محافظت کند. همچنین آشنایی با قیمت کلید مینیاتوری پیش از خرید، به شما کمک می‌کند تا با در نظر گرفتن بودجه و نیاز فنی پروژه انتخابی دقیق‌تر داشته باشید. انتخاب درست آن می‌تواند از بروز خطراتی مانند آتش‌سوزی یا آسیب به تجهیزات جلوگیری کند.

در این مقاله اصول فنی و معیارهای مهم برای انتخاب کلید مینیاتوری مناسب را بررسی می‌کنیم تا بتوانید با آگاهی از ویژگی‌ها و قیمت کلید مینیاتوری اشنایدر بهترین گزینه را برای خانه یا محل کار خود برگزینید. هدف ما افزایش دانش فنی شما و کمک به تصمیم‌گیری دقیق در این زمینه است.

جدول مشخصات فنی پایه کلید مینیاتوری

راهنمای انتخاب کلید مینیاتوری مناسب برای ساختمان

برای انتخاب کلید مینیاتوری مناسب ساختمان باید چند عامل کلیدی را در نظر بگیرید. ابتدا نوع مصرف‌کننده‌ها را بررسی کنید مثلاً مدار روشنایی، پریز یا تجهیزات موتوری هرکدام نیاز به تیپ متفاوتی دارند. سپس جریان نامی مدار را اندازه بگیرید و کلیدی با جریان نامی کمی بالاتر از مقدار واقعی انتخاب کنید.

در گام بعدی ظرفیت قطع متناسب با سطح اتصال کوتاه احتمالی در شبکه را در نظر بگیرید. محیط نصب هم اهمیت دارد دمای بالا یا رطوبت می‌تواند روی عملکرد کلید تأثیر بگذارد. در نهایت به برند معتبر و استاندارد بودن کلید توجه کنید تا از دوام و ایمنی آن مطمئن شوید. پیشنهاد می‌کنم مطلب علت داغ کردن کلید مینیاتوری مطالعه کنید.

عوامل مهم در عملکرد کلید مینیاتوری

سنجش عملکرد برای انتخاب کلید مینیاتوری به چند عامل فنی وابسته است:

• نوع بار الکتریکی (مقاومتی، القایی، موتوری)
• دمای محیط نصب
• سطح اتصال کوتاه شبکه
• کیفیت ساخت و استاندارد تولید

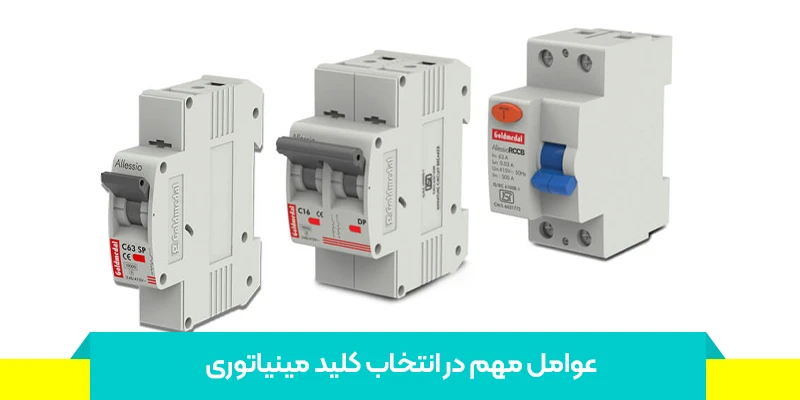

جریان نامی و تأثیر آن بر عملکرد کلید مینیاتوری

جریان نامی یکی از اساسی‌ترین پارامترها در انتخاب کلید مینیاتوری است. این مقدار نشان می‌دهد کلید تا چه حد قادر است جریان عبوری را به‌صورت پیوسته تحمل کند. اگر جریان واقعی مدار از جریان نامی کلید بیشتر باشد عملکرد آن به خطر می‌افتد و ممکن است به‌صورت مکرر قطع شود.

به‌طور معمول در مدارهای روشنایی از کلیدهای با جریان نامی ۶ تا ۱۰ آمپر و در مدار پریزها از ۱۶ تا ۲۰ آمپر استفاده می‌شود. انتخاب نادرست جریان نامی می‌تواند باعث آسیب به تجهیزات یا قطع ناگهانی مدار گردد. بنابراین حتماً مقدار آن را بر اساس محاسبات دقیق و شرایط واقعی بار انتخاب کنید.

مقایسه تیپ های B، C و D در کلید مینیاتوری

در فرآیند انتخاب کلید مینیاتوری شناخت تیپ‌های B، Cو D اهمیت بسیار بالایی دارد زیرا هر تیپ رفتار متفاوتی در برابر جریان‌های لحظه‌ای از خود نشان می‌دهد. کلید تیپ B بیشتر در مدارهای سبک مانند روشنایی و وسایل خانگی مقاومتی استفاده می‌شود و قادر است جریان‌هایی تا سه تا پنج برابر جریان نامی را تحمل و در صورت نیاز قطع کند. این ویژگی باعث می‌شود که مدارهای سبک بدون قطع بی‌مورد، عملکرد ایمن خود را حفظ کنند.

در مقابل، تیپ C برای بارهای موتوری یا القایی متوسط طراحی شده است و می‌تواند جریان‌هایی پنج تا ده برابر جریان نامی را قطع کند. این تیپ مناسب مدارهایی است که جریان راه‌اندازی آنها کمی بالاتر از جریان نامی است و نیاز به حساسیت متوسط دارد. در نهایت، تیپ D برای بارهای سنگین صنعتی مانند موتورهای بزرگ یا ترانسفورماتورها به کار می‌رود و جریان‌هایی تا ده تا بیست برابر جریان نامی را تحمل می‌کند. انتخاب کلید مناسب با توجه به نوع مصرف، شرایط محیطی و شدت جریان، باعث افزایش ایمنی مدار و کاهش خطرات ناشی از قطع یا آسیب تجهیزات می‌شود و بهینه‌ترین عملکرد را برای سیستم برق ساختمان یا صنعتی تضمین می‌کند. در مورد دلیل پریدن فیوز مینیاتوری مطالعه کنید.

ظرفیت قطع کلید مینیاتوری چیست؟

یکی از پارامترهای حیاتی در انتخاب کلید مینیاتوری، ظرفیت قطع یا Breaking Capacity  است. این ویژگی نشان می‌دهد که کلید تا چه میزان جریان اتصال کوتاه را بدون آسیب می‌تواند قطع کند. ظرفیت قطع معمولاً با واحد کیلوآمپر (kA) مشخص می‌شود و مقادیر رایج آن ۴.۵، ۶ و ۱۰ کیلوآمپر هستند. در ساختمان‌های مسکونی معمولاً مقدار kA ۶ کافی است، اما در محیط‌های صنعتی با جریان‌های بالاتر، کلیدهایی با ظرفیت kA ۱۰ یا بیشتر نیاز است.

اگر ظرفیت قطع کلید کمتر از جریان خطای احتمالی شبکه باشد، احتمال سوختن کلید و آسیب به مدار وجود دارد. بنابراین، انتخاب ظرفیت مناسب بر اساس شرایط شبکه، از الزامات ایمنی در طراحی و نصب تابلو برق است.

چگونه کلید مینیاتوری مناسب خانه انتخاب کنیم؟

برای انتخاب کلید مینیاتوری مناسب خانه، ابتدا باید بارهای الکتریکی را شناسایی کنید. مدار روشنایی، پریزها و وسایل پرمصرف مانند کولر یا ماشین لباسشویی، هرکدام به جریان متفاوتی نیاز دارند.  برای روشنایی از کلیدهای ۶ تا ۱۰ آمپر و برای پریزها از مدل‌های ۱۶ تا ۲۰ آمپر استفاده می‌شود.

در گام بعد، تیپ عملکرد مناسب را انتخاب کنید تیپ B برای روشنایی و تیپ C برای وسایل موتوری سبک بهترین گزینه‌ها هستند.
همچنین ظرفیت قطع باید با سطح اتصال کوتاه شبکه متناسب باشد. شرایط محیطی مانند دمای زیاد یا رطوبت نیز بر عملکرد کلید تأثیر می‌گذارد. با رعایت این نکات، می‌توانید کلیدی انتخاب کنید که علاوه بر ایمنی بالا، عمر مفید مدار را افزایش دهد.

بهترین برندهای کلید مینیاتوری در بازار ایران

در بازار ایران، برندهای متنوعی از کلید مینیاتوری عرضه می‌شود که هرکدام ویژگی‌ها و کیفیت متفاوتی دارند. از میان گزینه‌های معتبر می‌توان به اشنایدر الکتریک، هیوندای، زیمنس، ال‌اس (LS)، هیگر و پارس‌سوییچ اشاره کرد.

کلیدهای برند اشنایدر و زیمنس به‌دلیل دقت بالا و استاندارد بین‌المللی، در پروژه‌های حرفه‌ای بسیار پرکاربرد هستند.  برندهای هیوندای و ال‌اس نیز با قیمت مناسب‌تر، کیفیت قابل‌قبولی ارائه می‌دهند. در میان تولیدکنندگان داخلی، پارس‌سوییچ با ارائه محصولاتی مطابق با استاندارد IEC، گزینه‌ای اقتصادی محسوب می‌شود.

هنگام خرید، حتماً به اصالت کالا، هولوگرام و گارانتی توجه کنید، زیرا نمونه‌های تقلبی در بازار زیاد است. انتخاب برند معتبر، ضامن ایمنی و دوام طولانی‌مدت مدار خواهد بود. در مورد دلایل سوختن کلید مینیاتوری بشناسید.

جمع بندی

انتخاب کلید مینیاتوری صحیح، پایه‌ای‌ترین مرحله برای حفظ ایمنی و عملکرد بهینه مدارهای الکتریکی است. با درک اصول فنی و پارامترهای کلیدی مانند جریان نامی، ظرفیت قطع و تیپ عملکرد، می‌توان کلیدی مناسب برای هر نوع مدار، چه خانگی و چه صنعتی، انتخاب کرد. تیپ‌های B، Cو D هر یک برای شرایط و نوع بار خاصی طراحی شده‌اند و انتخاب نادرست آن‌ها می‌تواند باعث قطع بی‌مورد مدار یا آسیب به تجهیزات شود.

همچنین توجه به استانداردها، کیفیت ساخت و برند معتبر، طول عمر کلید و ایمنی مدار را تضمین می‌کند. بررسی دقیق شرایط محیطی، نوع مصرف‌کننده و جریان واقعی مدار، گامی اساسی در تصمیم‌گیری صحیح است. با رعایت این نکات، نه تنها خطرات ناشی از اضافه‌بار و اتصال کوتاه کاهش می‌یابد، بلکه عملکرد مدار پایدار و مطمئن خواهد بود و هزینه‌های تعمیر و نگهداری نیز به حداقل می‌رسد.

سوالات متداول

۱. کلید مینیاتوری چه تفاوتی با فیوز دارد؟

کلید مینیاتوری قابلیت قطع و وصل مجدد دارد، در حالی که فیوز پس از عمل نیاز به تعویض دارد. کلید مینیاتوری سریع‌تر عمل کرده و حفاظت دقیق‌تری از مدار ارائه می‌دهد.

۲. جریان نامی کلید مینیاتوری چگونه تعیین می‌شود؟

جریان نامی بر اساس مجموع مصرف وسایل برقی مدار محاسبه می‌شود. معمولاً برای ایمنی، کلیدی با جریان کمی بالاتر از مقدار واقعی انتخاب می‌کنند تا قطع بی‌مورد رخ ندهد.

۳. تیپ‌های B، Cو D چه کاربردی دارند؟

تیپ B برای روشنایی و بارهای سبک، تیپ C برای وسایل موتوری و بارهای متوسط و تیپ D برای موتورهای سنگین و تجهیزات صنعتی مناسب است. انتخاب صحیح تیپ باعث عملکرد دقیق و ایمنی بالاتر مدار می‌شود.

۴. ظرفیت قطع کلید مینیاتوری چیست و چرا اهمیت دارد؟

ظرفیت قطع بیشترین جریان اتصال کوتاه است که کلید می‌تواند بدون آسیب قطع کند. اگر ظرفیت کمتر از جریان واقعی شبکه باشد، کلید ممکن است خراب شود یا مدار آسیب ببیند.

۵. چه زمانی باید کلید مینیاتوری تعویض شود؟

اگر کلید به‌طور مکرر قطع می‌کند، مدار را درست قطع نمی‌کند، یا نشانه‌های سوختگی و خرابی مکانیکی دارد، زمان تعویض آن فرا رسیده است. همچنین در صورت تغییر شرایط مدار یا افزایش بار، انتخاب کلید جدید ضروری است.
