انواع فیوز برق ساختمان

فیوزها به عنوان یکی از حیاتی‌ترین تجهیزات حفاظتی در تأسیسات برق ساختمان، نقش کلیدی در پیشگیری از آتش‌سوزی و آسیب به تجهیزات الکتریکی ایفا می‌کنند. این قطعات کوچک اما حیاتی، با قطع به موقع جریان برق در شرایط اضافه بار یا اتصال کوتاه، از جان انسان‌ها و اموال محافظت می‌نمایند. در این مقاله از نمایندگی اشنایدر در لاله زار، به بررسی دقیق انواع فیوزهای برق ساختمانی، مکانیسم عملکرد، کاربردها و نکات ایمنی مرتبط با آن‌ها می‌پردازیم.

اصول اولیه عملکرد فیوزها

فیوز یک وسیله حفاظتی است که با استفاده از ذوب شدن یک نوار یا رشته فلزی درون خود، مدار الکتریکی را در شرایط جریان بیش از حد قطع می‌کند. این اتفاق زمانی رخ می‌دهد که جریان عبوری از مدار به حدی برسد که گرمای تولید شده، نقطه ذوب عنصر فیوز را فراتر رود. این وضعیت معمولاً در دو حالت ایجاد می‌شود: اضافه بار (اتصال بیش از حد تجهیزات به یک مدار) یا اتصال کوتاه (تماس مستقیم سیم فاز و نول).

مهم‌ترین مزیت فیوزها نسبت به کلیدهای اتوماتیک، سرعت عملکرد بسیار بالای آن‌ها در شرایط اتصال کوتاه است. با این حال، عیب اصلی آن‌ها این است که پس از هر بار عملکرد، باید تعویض شوند، در حالی که کلیدهای مدار قابل تنظیم مجدد هستند.

برای خرید انواع فیوز مینیاتوری وارد شوید.

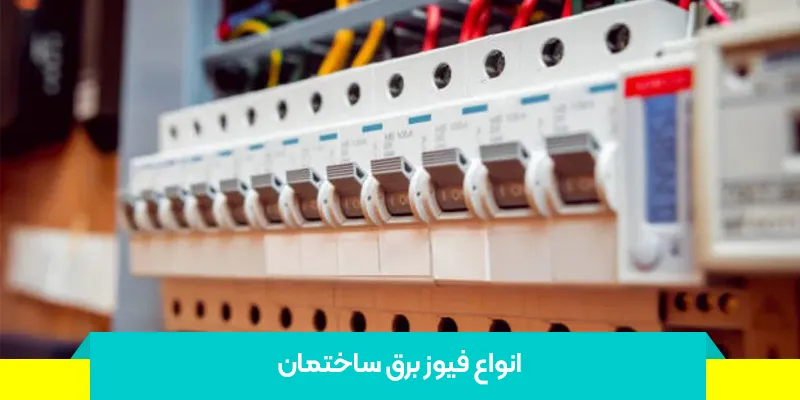

دسته‌بندی اصلی فیوزهای ساختمانی

فیوزهای مورد استفاده در ساختمان‌ها بر اساس استانداردهای بین‌المللی مانند IEC 60269-3-1 به چند دسته اصلی تقسیم می‌شوند. این استاندارد شش نوع فیوز استاندارد شامل انواع D، استوانه‌ای (انواع A، B، C)، و فیوزهای پین‌مانند را توصیف می‌کند که عمدتاً در مصارف خانگی و مشابه کاربرد دارند.

1. فیوزهای پیچی (Plug Fuses)

فیوزهای پیچی، قدیمی‌ترین و ساده‌ترین نوع فیوزهای قابل استفاده در ساختمان‌های مسکونی هستند. همانطور که از نامشان پیداست، این فیوزها مانند یک لامپ به درون حباب فیوز پیچ می‌شوند. این نوع فیوزها امروزه کمتر مورد استفاده قرار می‌گیرند و در بسیاری از ساختمان‌های قدیمی‌تر از 55 سال یافت می‌شوند.

ویژگی‌های اصلی:

• پیچ شدن درون یک حباب فیوز با پایه ادیسون یا پایه نوع S

• داری پنجره شیشه‌ای برای مشاهده وضعیت سالم یا سوخته بودن

• کدگذاری رنگی برای تشخیص آسان آمپراژ (جریان نامی)

این فیوزها خود به دو زیردسته اصلی تقسیم می‌شوند:

فیوزهای پیچی سریع (Fast Acting)

این نوع که با نام Type W شناخته می‌شوند، بسیار حساس بوده و در کسری از ثانیه در برابر اضافه بار و اتصال کوتاه عمل می‌کنند. کاربرد اصلی آن‌ها در مدارهای روشنایی، گرمایشی و سایر مدارهایی است که موتور الکتریکی ندارند. عدم تحمل جریان‌های هجومی ( surge currents ) از ویژگی‌های بارز این فیوزهاست.

فیوزهای پیچی با تأخیر زمانی (Time-Delay)

این فیوزها که به فیوزهای آهسته‌سوز (Slow-Blow) نیز معروف هستند، برای محافظت از مدارهایی با موتورهای الکتریکی، رله‌ها یا شیرهای برقی طراحی شده‌اند. وجود جریان راه‌اندازی بالا در لحظه استارت موتورها (که می‌تواند چندین برابر جریان نامی باشد) باعث می‌شود فیوزهای سریع به اشتباه عمل کنند. فیوزهای تأخیر زمانی این پالس اولیه را تحمل کرده و تنها در صورت تداوم اضافه جریان، مدار را قطع می‌کنند.

برای مشاهده لیست قیمت کلید مینیاتوری زیمنس کلیک کنید.

2. فیوزهای کارتریجی (Cartridge Fuses)

فیوزهای کارتریجی یا استوانه‌ای، نوع پیشرفته‌تری هستند که معمولاً در کلیدهای ایمنی (Safety Switches) و تجهیزات صنعتی و نیمه صنعتی به کار می‌روند. این فیوزها به دو شکل اصلی تولید می‌شوند:

انواع از نظر شکل ظاهری:

• نوع حلقه‌ای (Ferrule type): برای جریان‌های پایین تا حدود 60 آمپر

• نوع تیغه‌ای (Blade type): برای جریان‌های بالاتر و ابعاد فیزیکی بزرگتر

انواع از نظر کلاس عملکردی (مهم برای مهندسان برق):

یکی از حیاتی‌ترین جنبه‌های انتخاب فیوز، کلاس آن است که تعیین می‌کند فیوز در چه سطحی از جریان اتصال کوتاه می‌تواند مدار را ایمن قطع کند. جداول فنی تولیدکنندگان بزرگ مانند اشنایدر الکتریک، رتبه‌بندی دقیقی از کلاس‌های مختلف فیوز ارائه می‌دهند:

• کلاس H و K: دارای رتبه اتصال کوتاه 10 کیلوآمپر

• کلاس R: در حالت معمول 10 کیلوآمپر، اما در صورت استفاده با گیره‌های مخصوص، تا 100 کیلوآمپر

• کلاس J و T: دارای رتبه اتصال کوتاه 100 کیلوآمپر (مناسب برای کاربردهای صنعتی سنگین)

جدول مقایسه انواع فیوزهای ساختمانی

برای درک بهتر تفاوت‌ها، جدول زیر مقایسه جامعی از انواع فیوزهای ساختمانی ارائه می‌دهد:

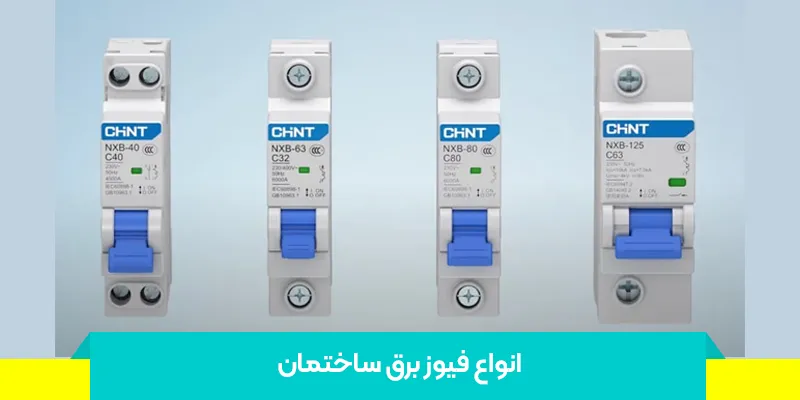

فیوزهای تخصصی و حفاظت پیشرفته

فیوزهای حفاظت موتور

این فیوزها که به عنوان فیوزهای دیزاین شده برای کاربردهای صنعتی (Class CC و Class J) شناخته می‌شوند، با ویژگی‌های خاصی طراحی شده‌اند تا ضمن حفاظت از سیم‌ها در برابر حرارت، اجازه عبور جریان راه‌اندازی سنگین موتورها را نیز بدهند.

استانداردهای بین‌المللی فیوزها (IEC)

کمیسیون بین‌المللی الکتروتکنیک (IEC) در استاندارد 60269-3-1 خود، انواع فیوزهای قابل استفاده توسط افراد غیرمتخصص (مصارف خانگی) را به شش دسته استاندارد طبقه‌بندی کرده است:

1. فیوزهای نوع D: رایج در اروپا، شبیه به فیوزهای پیچی اما با استانداردهای متفاوت

2. فیوزهای استوانه‌ای نوع A، B، C: با ابعاد و مشخصه‌های قطع متفاوت

3. فیوزهای پین‌مانند (Pin-type): برای کاربردهای خاص در تجهیزات الکترونیکی داخلی

4. فیوزهای استوانه‌ای مورد استفاده در دوشاخه‌ها (Plugs): حفاظت از لوازم برقی خانگی در سطح وسیله نهایی

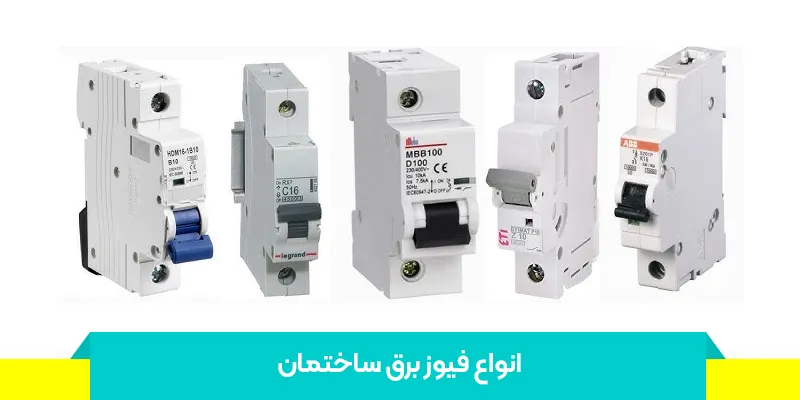

خطرات و اشتباهات رایج در استفاده از فیوزها

یکی از بزرگ‌ترین خطرات در سیستم‌های قدیمی که هنوز از فیوز استفاده می‌کنند، استفاده از فیوز با آمپراژ نامناسب است. متأسفانه برخی افراد برای جلوگیری از قطع مکرر برق، فیوز 30 آمپری را در مداری که سیم‌کشی آن برای 15 یا 20 آمپر طراحی شده، نصب می‌کنند. این کار یک خطر آتش‌سوزی جدی محسوب می‌شود، زیرا سیم‌ها پیش از آنکه فیوز عمل کند، ذوب شده و آتش می‌گیرند.

برای جلوگیری از این مشکل، پایه‌های نوع S (Rejection Base) طراحی شده‌اند. در این سیستم، یک حلقه آداپتور درون حباب فیوز پیچ می‌شود که تنها پذیرای فیوزهایی با آمپراژ مشخص و پایه فیزیکی متناسب است. به عنوان مثال، اگر آداپتور 15 آمپر نصب شود، هیچ فیوز 20 یا 30 آمپری در آن جا نمی‌گیرد.

برای آشنایی با کلید مینیاتوری اشنایدر کلیک کنید.

توصیه‌های ایمنی و نگهداری

1. بازرسی دوره‌ای: اگر ساختمان شما بیش از 40 سال قدمت دارد یا بازسازی اساسی انجام داده است، حتماً توسط یک برقکار ماهر بازرسی شود.

2. ارتقاء سیستم: با توجه به استانداردهای مدرن مانند NEC 2023، استفاده از کلیدهای مدار اتوماتیک به جای فیوزهای پیچی توصیه می‌شود، مگر در موارد خاصی که استاندارد اجازه دهد. کلیدهای مدرن قابلیت‌هایی مانند حفاظت در برابر خطای قوس الکتریکی (AFCI) و خطای اتصال به زمین (GFCI) را ارائه می‌دهند که فیوزهای قدیمی فاقد آن هستند.

3. رعایت تطابق کلاس: در تابلوهای صنعتی و تجاری، حتماً از فیوزهایی با کلاس مناسب استفاده کنید. به عنوان مثال، در کلیدهای ایمنی General Duty، حداکثر رتبه اتصال کوتاه 10 کیلوآمپر است، اما با استفاده از فیوزهای کلاس R و گیره‌های rejector، این میزان به 100 کیلوآمپر افزایش می‌یابد.

نتیجه‌گیری

فیوزهای برق ساختمان علیرغم سادگی ظاهری، تنوع بسیار بالایی داشته و انتخاب صحیح آن‌ها نیازمند دانش فنی کافی است. از فیوزهای پیچی ساده در ساختمان‌های قدیمی گرفته تا فیوزهای پیشرفته کارتریجی کلاس J در تأسیسات مدرن صنعتی، هر کدام جایگاه مشخصی دارند.

در نهایت، اگرچه تکنولوژی به سمت استفاده از کلیدهای اتوماتیک پیش رفته است، اما آشنایی با انواع فیوزها برای هر فردی که در حوزه برق ساختمان فعالیت می‌کند، ضروری است. مهم‌ترین نکتهای که باید همیشه به خاطر داشت، رعایت دقیق آمپراژ نامی فیوز متناسب با سطح مقطع سیم‌هاست. هرگز برای رفع موقت مشکل قطعی برق، از فیوزی با آمپراژ بالاتر از مقدار مجاز استفاده نکنید، زیرا این کار امنیت جانی و مالی شما و خانواده‌تان را به خطر می‌اندازد.
