اگر با برقکشی یا نصب تجهیزات برقی سروکار داری، حتماً بارها پیش اومده که مشکل وصل کردن کابل آلومینیومی به قطعات مسی حسابی اذیتت کرده باشه. این مشکل میتونه باعث خوردگی، هدررفت انرژی و حتی خطرات جدی بشه.اینجاست که کابلشو بیمتال به کمک میاد! این قطعه خیلی کاربردیه و بهت کمک میکنه تا کابلهای آلومینیومی رو به راحتی و بدون دردسر به تجهیزات مسی وصل کنی و از کلی مشکل فنی جلوگیری کنی.
تو این مقاله با زبون ساده و راحت برات توضیح میدم کابلشو بی متال چیه، کجا استفاده میشه، تفاوتش با کابلشوهای دیگه چیه و چطوری میتونی بهترین استفاده رو ازش ببری. پس با من همراه باش و یادت باشه، اگر دنبال یک اتصال ایمن و قوی هستی، بیمتال رو دست کم نگیر!

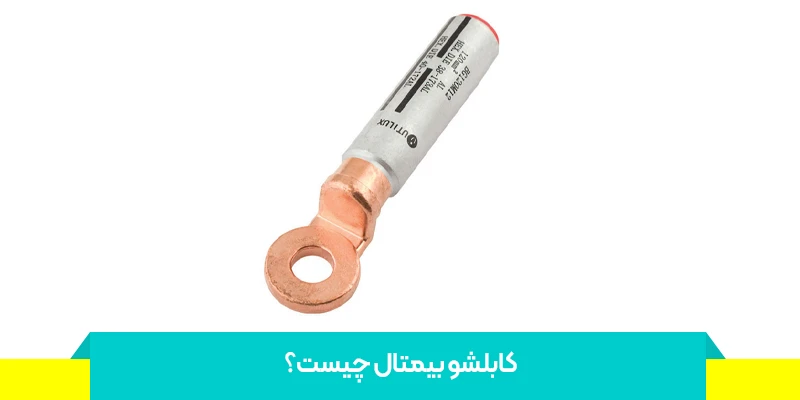

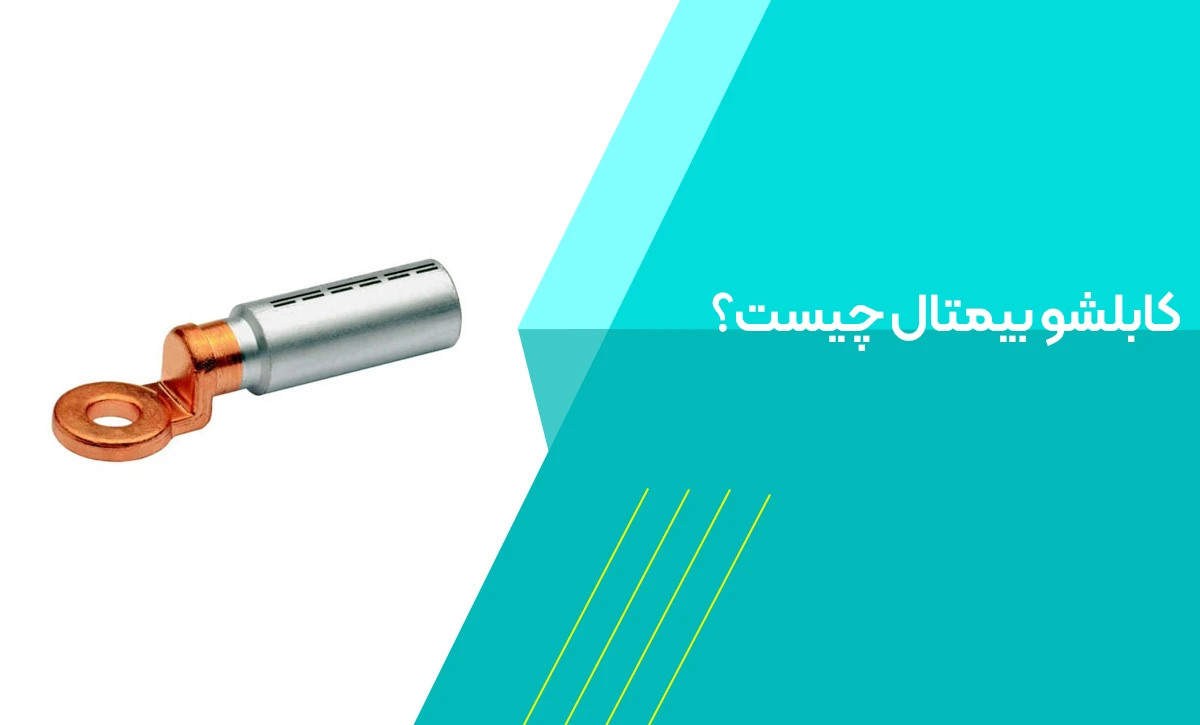

کابلشو بیمتال چیست؟
کابلشو بیمتال که بهش کابلشو دو فلزی هم میگن، یه رابط خاصه که مخصوص وصل کردن کابلهای آلومینیومی به تجهیزات مسیه.وقتی کابل آلومینیومی رو مستقیم به تجهیزات مسی وصل کنی، به خاطر تفاوت جنس فلزات و خاصیت خوردگی گالوانیکی، اتصال به خوبی برقرار نمیشه و مشکلات زیادی پیش میاد. کابلشو بیمتال با داشتن دو بخش متفاوت — یکی آلومینیومی و یکی مسی — این مشکل رو حل میکنه و اتصال رو هم ایمن و هم محکم نگه میداره.
ساختار و جنس کابلشو بیمتال
این کابلشو از دو قسمت تشکیل شده؛ یک سر آلومینیومی که به کابل آلومینیومی وصل میشه و یک سر مسی که به ترمینال یا تجهیز مسی وصل میشه.این دو قسمت با جوش اصطکاکی به هم وصل شدن تا انتقال برق بدون افت کیفیت انجام بشه و مقاومت مکانیکی اتصال بالا بره. این ساختار دو فلزی باعث میشه هم جریان برق به خوبی منتقل بشه و هم اتصال در برابر خوردگی و ضربه مقاوم باشه.
آیا میدانید میکرو سوئیچ اشنایدر چیست ؟
کاربرد کابلشو بیمتال در برق صنعتی
کابلشو بیمتال تو پروژههای برق صنعتی واقعاً کاربردی و مهمه. معمولاً برای وصل کردن کابلهای آلومینیومی به تجهیزات مسی در تابلوهای برق استفاده میشه و تو پروژههایی که مصرف برق زیاد هست، عملکرد خیلی خوبی داره. علاوه بر این، در پستهای برق، کارخانهها و خطوط تولید هم خیلی به درد میخوره.
مخصوصاً برای کابلکشی ماشینآلات سنگین و تجهیزات صنعتی که محیط مرطوب یا خورنده دارن، استفاده از کابلشو بیمتال باعث جلوگیری از خوردگی میشه و عمر سیستم رو افزایش میده.

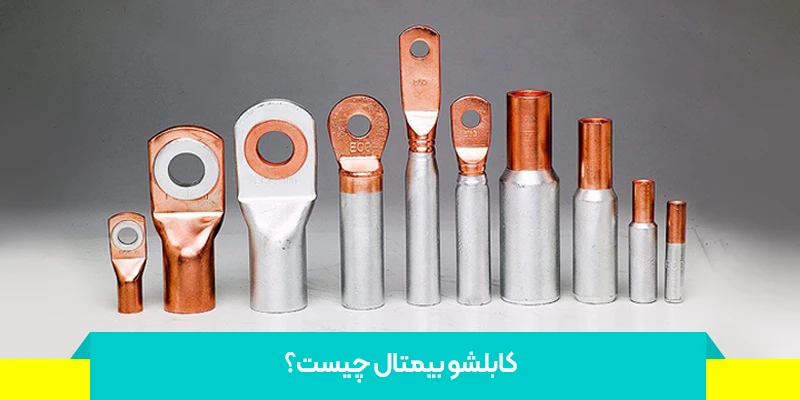

تفاوت کابلشو بیمتال با کابلشو مسی یا آلومینیومی
کابلشو بیمتال کابل آلومینیوم را به مس وصل میکند و از خوردگی جلوگیری میکند، اما کابلشو مسی و آلومینیومی فقط برای فلزات همجنس مناسباند.
کابلشو مسی:
این نوع برای زمانی استفاده میشه که کابل و تجهیزات هر دو مسی باشن. چون جنس فلز یکیه، مشکلات خوردگی خیلی کم پیش میاد و اتصال خیلی خوب و پایداری ایجاد میکنه.
کابلشو آلومینیومی:
این نوع وقتی کاربرد داره که کابل و تجهیزات هر دو آلومینیومی باشن. این کابلشو کاملاً همجنس کابل هست و اتصال پایدار و مناسبی ایجاد میکنه.
کابلشو بیمتال:
فقط وقتی کابل آلومینیومی رو به تجهیزات مسی وصل میکنی، این کابلشو جواب میده. چون دو جنس متفاوت رو به هم وصل میکنه و از خوردگی گالوانیکی جلوگیری میکنه.
تفاوت کابلشو بیمتال و فول بیمتال
گاهی اوقات ممکنه اصطلاح «فول بیمتال» رو بشنوی، اما واقعیت اینه که تفاوت خاصی بین فول بیمتال و کابلشو بیمتال وجود نداره. هر دو از ترکیب مس و آلومینیوم ساخته شدن و هدف اصلیشون اتصال ایمن و جلوگیری از خوردگی بین دو فلز متفاوته.
مزایا و معایب استفاده از کابلشو بیمتال
مزایای کابلشو بیمتال شامل اتصال ایمن و پایدار بین کابل آلومینیومی و تجهیزات مسی، مقاومت بالا در برابر خوردگی و کاهش تلفات انرژی است. معایب آن قیمت بالاتر نسبت به کابلشوهای تک فلزی و نیاز به ابزار تخصصی برای نصب است.
مزایا:
- اتصال امن و پایدار بین کابل آلومینیومی و تجهیز مسی
- مقاومت بالا در برابر خوردگی گالوانیکی
- دوام بیشتر در محیطهای صنعتی و مرطوب
- نصب راحت و سریع با ابزار مناسب
- کاهش تلفات انرژی و افت ولتاژ
معایب:
- قیمتش نسبت به کابلشوهای تک فلزی یه کمی بالاتره
- برای نصبش نیاز به دستگاه و ابزار دقیق مثل پرس هیدرولیک یا مکانیکی داری
نحوه نصب صحیح کابلشو بیمتال
برای نصب کابلشو بیمتال باید خیلی دقت کنی و اصول فنی رو رعایت کنی. اول از همه کابل آلومینیومی رو به اندازه مناسب لخت و تمیز کن. بعد کابل رو داخل قسمت آلومینیومی کابلشو بذار.مرحله بعدی استفاده از دستگاه پرس با لقمه مناسب هست تا اتصال محکم پرس بشه. در نهایت محل اتصال رو با نوار عایق یا وارنیش حرارتی بپوشون تا رطوبت نفوذ نکنه و عمر اتصال بیشتر بشه.
نکات ایمنی و فنی در استفاده از کابلشو دو فلزی
برای داشتن یه اتصال امن، حتماً باید سایز کابلشو دقیقاً با سایز کابل هماهنگ باشه. دستگاه پرس هم باید استاندارد و مخصوص کابلشوهای دو فلزی باشه تا فشار مناسب و درست به کابل وارد بشه و آسیبی بهش نرسه.
عایقکاری کامل محل اتصال مخصوصاً تو محیطهای مرطوب خیلی اهمیت داره. حتماً اتصالات رو به صورت دورهای چک کن و در صورت وجود مشکل سریعاً تعمیر یا تعویض کن. همچنین فشار پرس رو باید درست تنظیم کنی و از پرس بیش از حد یا کمتر از حد استاندارد جلوگیری کنی تا اتصال خراب نشه.
قیمت کابلشو بیمتال و عوامل مؤثر بر آن
قیمت کابلشو بیمتال بستگی به چند عامل داره:
سایز کابلشو:
هر چی سایز بزرگتر باشه، قیمت هم معمولاً بالاتر میره.
کیفیت مواد اولیه:
مواد خوب و مرغوب باعث میشن قیمت بالاتر باشه ولی کیفیت و دوام بیشتری داشته باشه.
برند تولیدکننده:
برندهای معتبر معمولاً قیمت بیشتری دارن اما خیالت راحتتره که جنس اصل داری. مثلاً اگر به دنبال کیفیت بالا و عملکرد مطمئن هستی، خرید بی متال اشنایدر یکی از گزینههای پیشنهادی و قابل اعتماد بازاره.
نوسانات بازار فلزات:
قیمت مس و آلومینیوم تو بازار جهانی تغییر میکنه و روی قیمت کابلشوها تاثیر میذاره.
برای خرید کابلشو با کیفیت، بهتره از فروشگاههای معتبر خرید کنی. مثلاً خرید بیمتال اشنایدر از فروشگاههای معتبر، باعث میشه جنس اصل و با کیفیت دستت برسه.
تفاوت کابلشو بی متال و فول بی متال
کابلشو بیمتال و فول بیمتال هر دو برای اتصال کابلهای آلومینیومی به کنترلبار یا تجهیزات مسی استفاده میشوند تا از خوردگی گالوانیکی جلوگیری کنند اما تفاوت اصلی آنها در ساختار و کاربردشان است. کابلشو بیمتال معمولاً دارای بدنه آلومینیومی و کفشک مسی است که با جوش اصطکاکی به هم متصل شدهاند و برای اتصال کابل آلومینیومی به تجهیزات مسی مناسب است.
در مقابل کابلشو فول بیمتال از ترکیب کامل دو فلز (آلومینیوم و مس) در کل ساختار استفاده میکند و برای کاربردهای خاصتر مانند اتصال کابلهای آلومینیومی و مسی به یکدیگر یا در سیستمهایی با تنشهای حرارتی و مکانیکی بالا طراحی شده است. این تفاوت باعث میشود کابلشو فول بیمتال مقاومت و دوام بیشتری در شرایط سخت داشته باشد اما هزینه تولید آن بالاتر است. برای انتخاب مناسب باید نیازهای پروژه و استانداردهای مربوطه (مانند IEC 61238-1) را در نظر گرفت.
چه زمانی از کابلشو بیمتال استفاده کنیم؟
وقتی کابل از جنس آلومینیوم باشه و تجهیز مورد نظر مسی، بهترین گزینه استفاده از کابلشو بیمتاله. این موضوع مخصوصاً در پروژههایی اهمیت پیدا میکنه که کاهش هزینه و وزن کابل برات مهم باشه. همچنین در تابلوهای برق فشار متوسط و قوی که ایمنی بالا لازم هست، استفاده از این کابلشو بسیار توصیه میشه. اگر احتمال خوردگی گالوانیکی بین دو فلز وجود داشته باشه، کابلشو بیمتال بهترین راهحله. در واقع هر موقعی که به یک اتصال دائمی، مطمئن و بدون افت کیفیت نیاز داری، استفاده از کابلشو دو فلزی راهحل مطمئن و پایداری خواهد بود.
جمعبندی
اگر میخوای کابل آلومینیومی رو به تجهیزات مسی وصل کنی، بهترین و مطمئنترین گزینه کابلشو بیمتاله. این قطعه اتصال امن، مقاوم و با کیفیت رو تضمین میکنه و جلوی خوردگی و مشکلات ناشی از تماس دو فلز متفاوت رو میگیره. برای خریدش هم میتونی به فروشگاههای معتبر مثل داماس کالا سر بزنی تا خیالت راحت باشه جنس اصل و با کیفیت داری. یادت باشه، تو برق کیفیت و ایمنی هیچ وقت قابل چشمپوشی نیست و انتخاب درست باعث میشه از مشکلات جدی جلوگیری کنی.
اگر نظر یا تجربه ای در این زمینه دارید، خوشحال می شویم که آن را از طریق بخش دیدگاه ها با ما و دیگر کاربران سایت در میان بزارید.
منبع : Schneider Electric
سوالات متداول
-
کابلشو بیمتال چیست؟
کابلشو بیمتال یک رابط دو فلزی است که کابل آلومینیومی را به تجهیزات مسی وصل میکند و از خوردگی جلوگیری میکند.
-
چرا باید از کابلشو بیمتال استفاده کنیم؟
چون اتصال مستقیم آلومینیوم به مس باعث خوردگی و افت کیفیت میشود و بیمتال این مشکل را حل میکند.
-
تفاوت کابلشو بیمتال با کابلشو مسی یا آلومینیومی چیست؟
کابلشو بیمتال برای اتصال دو فلز متفاوت طراحی شده، اما کابلشوهای مسی یا آلومینیومی فقط برای اتصال فلزات همجنس استفاده میشوند.
-
نصب کابلشو بیمتال چطور انجام میشود؟
ابتدا کابل لخت و تمیز میشود، سپس داخل کابلشو قرار گرفته و با دستگاه پرس محکم میشود و در نهایت عایقکاری میشود.
-
آیا کابلشو بیمتال در محیطهای مرطوب هم قابل استفاده است؟
بله، کابلشو بیمتال مقاومت بالایی در برابر خوردگی دارد و برای محیطهای مرطوب بسیار مناسب است.
-
قیمت کابلشو بیمتال چطور تعیین میشود؟
قیمت به سایز، کیفیت مواد اولیه، برند و نوسانات بازار فلزات بستگی دارد.
-
آیا میتوانم کابلشو بیمتال را خودم نصب کنم؟
نصب کابلشو بیمتال نیاز به ابزار مخصوص و دقت دارد، پس بهتر است توسط فرد متخصص انجام شود.
