میکرو سوئیچ اشنایدر یک کلید الکتریکی با مهندسی دقیق است که بهطور گسترده برای تشخیص حرکات یا موقعیتهای کوچک در سیستمهای کنترل صنعتی و الکترونیکی استفاده میشود. میکرو سوئیچ اشنایدر به دلیل طراحی جمعوجور، قابلیت اطمینان بالا و نقاط عملیاتی دقیق، نقشهای مهمی در اینترلاکهای ایمنی، سوئیچهای محدود، تجهیزات اتوماسیون و لوازم خانگی مختلف ایفا میکند.
در ادامه انواع میکرو سوئیچ های اشنایدر، کاربردها در صنایع مختلف و مزایای مختلف آنها را تشریح میکنیم.

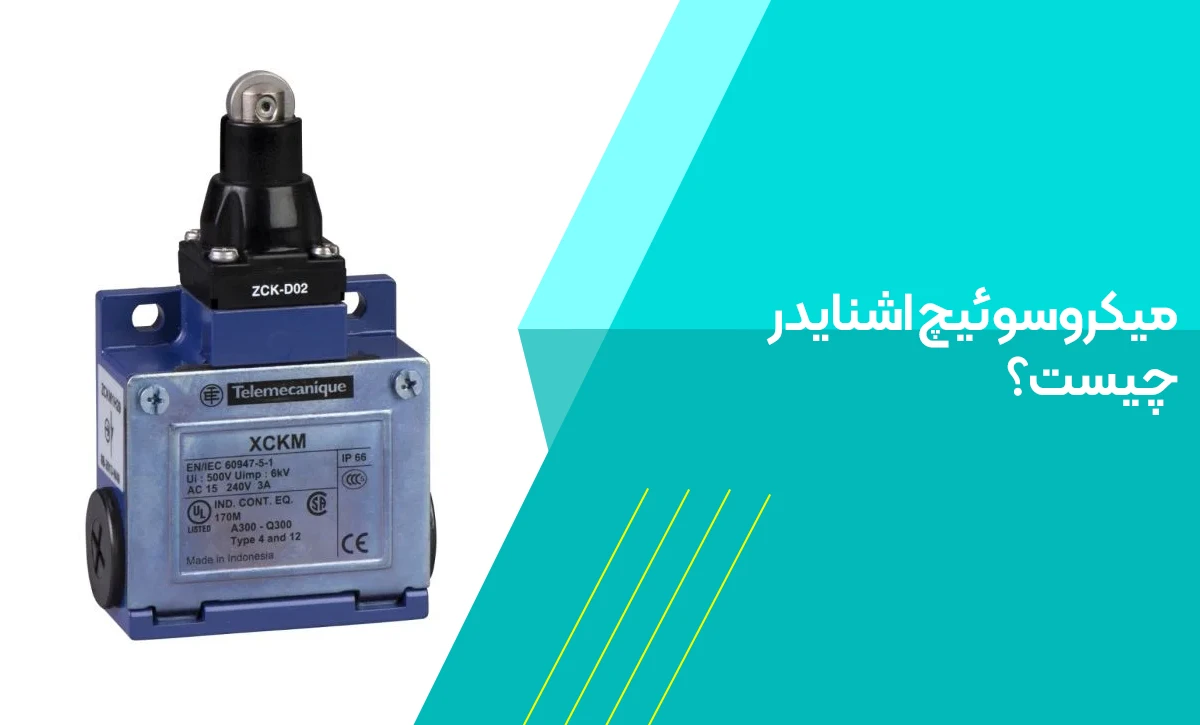

میکرو سوئیچ اشنایدر چیست و چگونه کار میکند؟
میکرو سوئیچ تولید شده توسط اشنایدر الکتریک، یک سوئیچ فشرده بوده که برای باز یا بسته شدن سریع مدار الکتریکی پس از تشخیص جابجایی فیزیکی جزئی طراحی شده است. داخل، میکرو سوئیچ شامل اجزای ضروری مانند مکانیزم اهرمی با فنر، یک محرک (دکمه یا اهرم)، کنتاکتهای متحرک و ثابت و پوششی است که از عناصر داخلی محافظت میکنند. ساختار دقیق به میکرو سوئیچ اجازه میدهد با حداقل حرکت یا فشار مکانیکی به سرعت و با اطمینان پاسخ دهد.
هنگامی که نیروی خارجی یا فشار به محرک میکرو سوئیچ وارد میشود، فنر داخلی فشرده میشود تا زمانی که به آستانه خاصی که به عنوان نقطه کار شناخته شده است، برسد.
با عبور از این نقطه عملیاتی، کنتاکتهای داخلی به دلیل عمل فنر، فورا از یک موقعیت به موقعیت دیگر میشکنند.
این سوئیچینگ سریع، حداقل قوس و عملکرد دقیق را تضمین میکند، که در مدارهای کنترل حساس بسیار مفید و کاربردی است.
بیشتر بخوانید: تشخیص کنتاکتور اصل اشنایدر
به عنوان مثال، میکرو سوئیچ های اشنایدر عملکرد ماشینآلات را با تشخیص بسته شدن یا باز شدن یک در کنترل کرده و از شرایط عملیاتی ایمن اطمینان حاصل میکنند.
انواع میکرو سوئیچ های اشنایدر

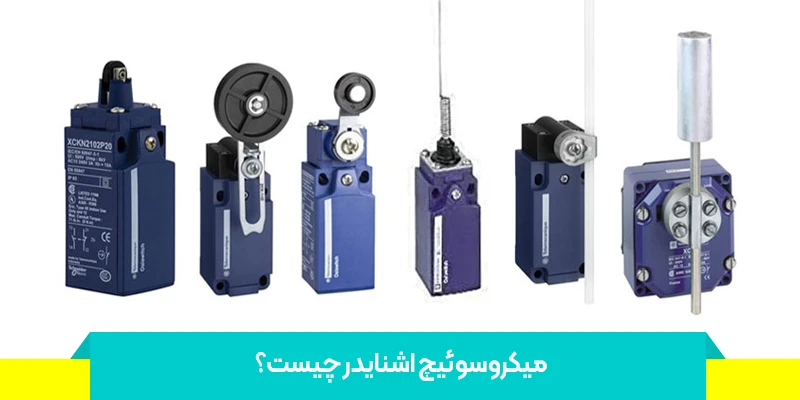

اشنایدر الکتریک چندین نوع تخصصی میکرو سوئیچ تولید میکند که هر کدام برای نیازهای عملیاتی خاص طراحی شدهاند. در ادامه انواع میکرو سوئیچ های اشنایدر الکتریک مانند میکرو سوئیچ فشاری (Push Button Micro Switch)، میکرو سوئیچ غلطکی (Roller Lever Micro Switch)، میکرو سوئیچ فنری (Spring Rod Micro Switch) و غیره را تشریح میکنیم.
-
میکرو سوئیچ فشاری
میکرو سوئیچ های دکمهای (فشاری) مدارهای الکتریکی را با یک فشار ساده فعال میکنند. این نوع میکرو سوئیچ که برای کارکرد آسان طراحی شده است، معمولا در لوازم خانگی، پنلهای کنترل و ماشینآلات صنعتی که نیاز به فعال سازی دستی دارند، استفاده میشود. آنها سوئیچینگ قابل اعتماد با بازخورد لمسی سازگار را ارائه میدهند.
-

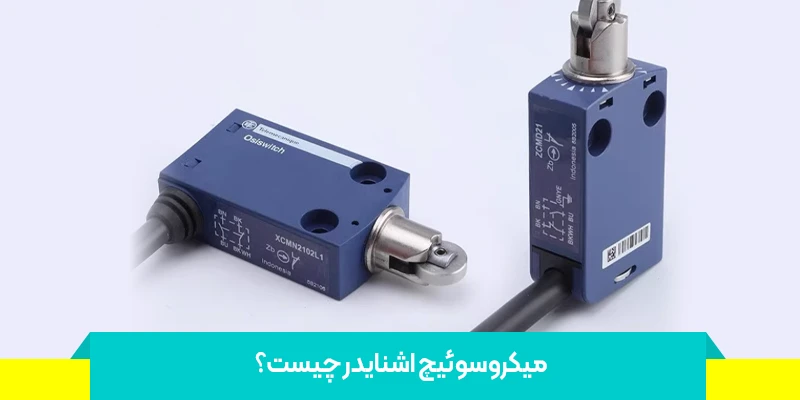

میکرو سوئیچ اهرمی غلطکی
میکرو سوئیچ اهرمی غلطکی دارای یک چرخ یا غلتک کوچک در انتهای اهرم خود است که باعث کاهش اصطکاک و افزایش دوام میشود. از آنها برای تشخیص موقعیت قطعات متحرک یا کنترل تجهیزات خودکار استفاده شده؛ زیرا برای این کاربردها مناسب هستند. این طرح اغلب در سیستمهای نوار نقاله، رباتیک و مکانیسمهای قفل ایمنی اجرا میشود و فعالسازی دقیقی را که با حداقل نیروی فیزیکی ایجاد میشود، فراهم میکند.
بیشتر بخوانید: استفاده از کنتاکتور سه فاز برای تک فاز
-
میکرو سوئیچ فنری
میکرو سوئیچ فنری با یک محرک میلهای انعطاف پذیر مشخص میشود که در هنگام انحراف سوئیچ را فعال میکند. این نوع سوئیچ در کاربردهایی که نیاز به تشخیص حرکات یا ارتعاشات جزئی دارند، مانند سنسورهای خودرو، اتوماسیون صنعتی و سیستمهای نظارت بر تجهیزات، مورد استفاده است. طراحی انعطاف پذیر آن پاسخ موثر به محرکهای مکانیکی ظریف را ارائه میدهد.
-
میکرو سوئیچ ضد آب و ضد گرد و غبار
برای مقاومت در برابر شرایط محیطی سخت طراحی شدهاند. میکرو سوئیچ های ضد آب و ضد گرد و غبار دارای آب بندی تخصصی هستند که از اجزای داخلی در برابر رطوبت، گرد و غبار و آلایندهها محافظت میکند. آنها برای تجهیزات فضای باز، کاربردهای دریایی، سیستمهای خودرو و فرآیندهای صنعتی که قابلیت اطمینان در شرایط نامطلوب را نیاز دارند، ایدهآل هستند.
کاربردهای میکرو سوئیچ اشنایدر در صنایع مختلف
پاسخ دیگری که میتوان به سوال «میکرو سوئیچ اشنایدر چیست» داد، کاربردهای میکرو سوئیچ اشنایدر در صنایع مختلف است که در ادامه این بخش، این موضوع را با جزئیات کامل بررسی میکنیم.
-
دستگاههای صنعتی و خطوط تولید
میکرو سوئیچ های اشنایدر به دلیل قابلیت اطمینان و دقت بسیار در دستگاههای صنعتی و خطوط تولید مورد استفاده قرار میگیرند. میکرو سوئیچ ها معمولا در ماشینآلات برای سنجش موقعیت، سوئیچینگ محدود و تشخیص استفاده میشوند و عملکرد روان فرآیندهای تولید را تضمین میکنند. به عنوان مثال، در خطوط مونتاژ، آنها حرکت بازوهای رباتیک را کنترل کرده یا سرعت تسمه نقاله را تنظیم میکنند.
بیشتر بخوانید: تفاوت کنتاکتور با کلید اتوماتیک
-
تجهیزات الکترونیکی و لوازم خانگی
میکرو سوئیچ های اشنایدر در تجهیزات الکترونیکی و لوازم خانگی نیز نقش بسزایی دارند. این سوئیچها در لوازم خانگی مانند یخچال، قهوه ساز و ماشین ظرفشویی، معمولا از آنها برای نظارت بر موقعیت درب، تنظیمات دما و عملکردهای ایمنی استفاده میشود، که ایمنی و راحتی را برای کاربران فراهم میکند. به عنوان مثال، در اجاقهای مایکروویو، میکرو سوئیچ زمانی را تشخیص میدهد که درب بسته است و اطمینان حاصل میکند که دستگاه فقط در صورت ایمن کار میکند. همچنین در ماشین های لباسشویی برای تشخیص موقعیت درب و جلوگیری از کارکرد ماشین در حالت باز استفاده میشود.
-
سیستمهای امنیتی و هشدار
در سیستمهای امنیتی و هشدار، میکرو سوئیچ های اشنایدر برای تشخیص دسترسی یا دستکاری غیر مجاز مورد استفاده هستند. هنگامی که یک در یا پنجره باز میشود، میکرو سوئیچ حرکت را تشخیص میدهد و یک زنگ هشدار ایجاد کرده و کاربران را از نقض احتمالی امنیتی آگاه میکند.
-
آسانسور و سیستمهای متحرک
میکرو سوئیچ های اشنایدر اجزای ضروری در آسانسورها و سایر سیستمهای متحرک هستند، جایی که برای تشخیص موقعیت درها، فرودها و قطعات متحرک استفاده میشوند. میکرو سوئیچ ها در پلههای برقی، راهروهای متحرک و سایر سیستمهای حمل و نقل برای نظارت بر عملکرد و ایمنی قطعات متحرک استفاده میشوند.
مزایای استفاده از میکرو سوئیچ های اشنایدر
میکرو سوئیچ های اشنایدر به دلیل مزایای متعدد مانند عملکرد و قابلیت اطمینان بالا در انواع کاربردهای صنعتی و اتوماسیون مشهور هستند. در ادامه به تفصیل مزایای میکرو سوئیچ های اشنایدر میپردازیم.
-
دقت بالا و عملکرد سریع در قطع و وصل مدار
میکرو سوئیچ های اشنایدر به گونهای طراحی شدهاند که دقت بالایی در باز و بسته کردن مدارهای الکتریکی ارائه میدهند. مکانیسم سوئیچ به خوبی تنظیم شده است تا سریع و دقیق واکنش نشان دهد و اطمینان حاصل کند که اتصال یا قطع اتصال در لحظه مورد نیاز اتفاق میافتد.
بیشتر بخوانید: علت رگباری زدن کنتاکتور اشنایدر
-
مقاومت بالا در برابر شرایط نامطلوب محیطی
این میکرو سوئیچ ها به گونهای طراحی شدهاند که در شرایط سخت محیطی از جمله دما، رطوبت، گرد و غبار و لرزش مقاومت کنند. میکرو سوئیچ های اشنایدر با مواد بادوام ساخته میشوند که محافظت قوی در برابر خوردگی و سایش ایجاد میکنند که به آنها اجازه میدهد در محیطهای صنعتی پر تقاضا بهطور قابل اعتماد عمل کنند.
-
عمر طولانی و هزینه نگهداری کم
میکرو سوئیچ های اشنایدر به دلیل طول عمر خود شناخته میشوند که نتیجه مستقیم ساخت و ساز با کیفیت و قطعات قابل اعتماد آنها است. کنتاکتهای سوئیچ طوری طراحی شدهاند که در برابر میلیونها بار سوئیچ کردن، دوام بیاورند و نیاز به تعویض مکرر را به میزان قابل توجهی کاهش میدهند.
-
سازگاری با انواع سیستمهای کنترل صنعتی
یکی از مزایای کلیدی میکرو سوئیچ های اشنایدر، سازگاری گسترده آنها با سیستمهای کنترل صنعتی مختلف است. این سوئیچها را میتوان بدون در نظر گرفتن سازنده، در انواع متعددی از سیستمهای اتوماسیون، از جمله PLC (کنترل کنندههای منطقی قابل برنامهریزی) و سایر پنلهای کنترل ادغام کرد. رابط استاندارد و طراحی میکرو سوئیچ های اشنایدر الکتریک، استفاده از آنها را در کاربردهای صنعتی متنوع، از خطوط تولید گرفته تا رباتیک و موارد دیگر، ایدهآل میکند. این سازگاری انعطاف پذیری را برای مهندسان و طراحان در هنگام انتخاب اجزای سیستمهای پیچیده فراهم میکند.
بیشتر بخوانید: راهنمای نصب کلید محافظ جان
راهنمای انتخاب میکرو سوئیچ مناسب
انتخاب میکرو سوئیچ مناسب گامی حیاتی در تضمین اثربخشی، دوام و قابلیت اطمینان یک سیستم کنترل است.
در ادامه به تشریح عوامل مهم در انتخاب مناسب میکرو سوئیچ میپردازیم.
-
نوع عملکرد و نیاز به مدار کنترل را مرور کنید
اولین قدم در انتخاب یک میکرو سوئیچ ارزیابی عملکردی است که باید در مدار کنترل انجام دهد. میکرو سوئیچ ها انواع مختلفی دارند که هر کدام برای کاربردها و عملکردهای متفاوتی طراحی شدهاند. انواع متداول شامل سوئیچهای استاندارد تک قطبی (SPDT)، دو قطبی (DPDT) و سوئیچ های ضربهای است.
-
انتخاب مواد مناسب برای محیطهای خاص
مواد مورد استفاده در ساخت یک میکرو سوئیچ بسیار مهم است، به خصوص زمانی که سوئیچ در معرض شرایط محیطی خاص قرار گیرد. عوامل محیطی مانند دما، رطوبت، مواد شیمیایی، وجود گرد و غبار یا ذرات دیگر بر عملکرد و طول عمر میکرو سوئیچ تأثیر میگذارد.
-
بررسی جریان و ولتاژ مورد نیاز مدار
درجه جریان و ولتاژ میکرو سوئیچ باید با مشخصات مدار کنترل مطابقت داشته باشد. هر میکرو سوئیچ دارای یک حد جریان و ولتاژ تعریف شده است و تجاوز از این محدودیتها به کلید آسیب میرساند یا باعث خرابی الکتریکی میشود.
نحوه نصب و سیمکشی میکرو سوئیچ اشنایدر
نصب و سیمکشی میکرو سوئیچ اشنایدر یک فرایند ساده است، اما برای اطمینان از عملکرد و ایمنی مناسب، نیازمند توجه دقیق به جزئیات دارد. در راهنمای زیر تجهیزات لازم، روش صحیح اتصال سیمها و ترمینالها را تشریح شده است.
-
فراهم کردن تجهیزات مورد نیاز برای نصب میکرو سوئیچ
برای نصب صحیح میکرو سوئیچ اشنایدر به ابزار و تجهیزات خاصی مانند میکرو سوئیچ ، پیچ گوشتی، سیمکشها، پیچ و براکت نصب و مولتی متر نیاز است.
-
روش صحیح اتصال سیمها و پایانهها
قبل از اتصال سیمها، با ترمینالهای میکرو سوئیچ آشنا شوید. بهطور معمول، یک میکرو سوئیچ دارای سه ترمینال برای یک سوئیچ تک قطبی (SPDT) است که ترمینال (COM) مشترک، ترمینال (NO) باز و ترمینال (NC) بسته است. برای یک کلید دو قطبی، دو مجموعه از این پایانه ها وجود خواهد داشت.
سپس عایق را از انتهای سیمها جدا کنید تا هادی کافی برای ایجاد یک اتصال محکم ایجاد شود.
انتهای سیمهای کنده شده را در شکافهای ترمینال قرار دهید.
پیچهای ترمینال را محکم ببندید تا سیمها را در جای خود نگه دارید و مطمئن شوید که اتصال الکتریکی محکمی وجود دارد.
برای پیکربندی Normally Open) NO)، مدار با فعال شدن میکرو سوئیچ باز میشود (مثلاً هنگامی که یک دکمه فشار داده میشود). در مقابل، پایانههای نرمال بسته (NC) مدار را با فعال شدن سوئیچ قطع میکنند.
-
تست و بررسی عملکرد میکرو سوئیچ پس از نصب
قبل از آزمایش سوئیچ، نصب را به صورت بصری بررسی کنید. اطمینان حاصل کنید که سوئیچ به طور ایمن نصب شده است و سیمها به درستی وصل شدهاند.
سپس مولتی متر را روی تنظیمات پیوستگی یا مقاومت تنظیم کنید. با قطع بودن برق، میتوانید از مولتی متر برای بررسی تداوم بین پایانه مشترک (COM) و پایانههای معمولی باز (NO) یا بسته (NC) استفاده کنید، بسته به عملکرد مورد نظر دارد.
هنگامی که میکرو سوئیچ در موقعیت پیش فرض و غیرفعال خود قرار دارد، نباید پیوستگی بین COM و NO وجود داشته باشد.
همچنین برای NC، وقتی سوئیچ غیرفعال است، تداوم باید بین COM و NC وجود داشته باشد.
مشکلات رایج و روشهای عیبیابی میکرو سوئیچ
میکرو سوئیچ ها اجزای قابل اعتماد و بادوام هستند، اما مانند هر وسیله مکانیکی یا الکتریکی، ممکن است در طول زمان دچار مشکل شوند.
در ادامه برخی از رایج ترین مشکلات، از جمله سوئیچینگ جریان نامنظم، اهرمهای گیر کرده، و خرابی مکانیکی را بررسی میکنیم.
-
مشکل سوئیچینگ جریان نامنظم
یک مشکل سوئیچینگ جریان نامنظم زمانی رخ میدهد که میکرو سوئیچ نمیتواند کنتاکتهای خود را باز یا بسته کند.
با گذشت زمان، کنتاکتهای داخل میکرو سوئیچ به دلیل فعال سازی مکرر فرسوده شده که باعث میشود در هنگام راه اندازی سوئیچ، اتصال مناسب برقرار نکند.
برای برطرف کردن این مشکل کنتاکتها را از نظر ساییدگی یا فرورفتگی بررسی کنید. اگر کنتاکتها آسیب دیدهاند، باید سوئیچ را عوض کنید.
-
گیر کردن اهرم یا خرابی مکانیکی سوئیچ
گیر کردن اهرم یا خرابی مکانیکی در میکرو سوئیچ زمانی اتفاق میافتد که محرک فیزیکی (به عنوان مثال، اهرم، دکمه یا پیستون) گیر کرده و از حرکت آزادانه کلید جلوگیری میکند. گیر کردن اهرم منجر به موقعیت هایی میشود که میکرو سوئیچ یا فعال نمیشود یا بهطور دائم در حالت فعال یا غیرفعال باقی میماند.
برای حل این مشکل، بررسی کنید که اگر خوردگی یا اصطکاک باعث چسبیدن اهرم میشود، روان کننده مناسبی را که برای قطعات الکتریکی طراحی شده است، استفاده کنید تا حرکت محرک را روان کند.
-
نحوه بررسی و تست سلامت میکرو سوئیچ
به صورت بصری به دنبال هر گونه نشانه آشکار سایش، آسیب، خوردگی یا کثیفی روی سوئیچ باشید.
همچنین اگر میکرو سوئیچ هنوز از نظر فیزیکی سالم است، با فشار دادن آن یا حرکت دادن اهرم با دست، محرک را آزمایش کنید. سوئیچ باید با فشار مشخص درگیر شود و اهرم باید پس از رها شدن به موقعیت پیش فرض خود بازگردد.
آنچه در میکرو سوئیچ اشنایدر خواندیم
انتخاب میکرو سوئیچ مناسب شامل در نظر گرفتن عملکرد، سازگاری مواد، و الزامات جریان و ولتاژ برای اطمینان از عملکرد قابل اعتماد است. نصب و سیمکشی مناسب، همراه با آزمایش کامل، برای حفظ کارایی و طول عمر میکرو سوئیچ ضروری است. همچنین مشکلات رایجی مانند سوئیچینگ جریان نامنظم و خرابیهای مکانیکی را میتوان با بازرسیهای منظم و روشهای عیبیابی تشخیص داد و برطرف کرد.
سوالات متداولی که شما میپرسید
-
انواع میکرو سوئیچ های اشنایدر را نام ببرید؟
میکرو سوئیچ های اشنایدر به انواع مختلفی مانند میکرو سوئیچ فشاری (Push Button Micro Switch)، میکرو سوئیچ غلطکی (Roller Lever Micro Switch)، میکرو سوئیچ فنری (Spring Rod Micro Switch) و میکرو سوئیچ ضد آب و مقاوم در برابر گرد و غبار تقسیم میشوند.
-
مزایای استفاده از میکرو سوئیچ های اشنایدر را نام ببرید؟
استفاده از میکرو سوئیچ های اشنایدر مزایای متعددی مانند دقت بالا و عملکرد سریع در قطع و وصل مدار، مقاومت بالا در برابر شرایط محیطی نامساعد، عمر طولانی و هزینه نگهداری پایین و سازگاری با انواع سیستمهای کنترل صنعتی دارد.
-
برای انتخاب میکرو سوئیچ مناسب چه مواردی را باید درنظر گرفت؟
برای انتخاب میکرو سوئیچ مناسب مواردی مانند نوع عملکرد و نیاز مدار، انتخاب جنس و متریال مناسب برای محیطهای خاص، بررسی جریان و ولتاژ مورد نیاز مدار و نیازهای خاص پروژه را باید درنظر گرفت.
