در کارهای برقی، تعمیر کنتاکتور یعنی شناسایی منبع خرابی (بوبین، کنتاکتها، مکانیزم مکانیکی یا تغذیه)، ایمنسازی کامل مدار و سپس تصمیمگیری بین تمیزکاری، تعویض قطعه یا تعویض کامل. شروع درست با قطع برق، قفلوبرچسب (LOTO)، بررسی ظاهری (دوده، تغییر رنگ، شلشدن ترمینالها) و بعد سنجش مقاومت بوبین و پیوستگی کنتاکتها با مولتیمتر است. اگر مدار شما حفاظت مناسبی برای راهاندازی موتور ندارد یا حفاظت حرارتی فرسوده است، بررسی گزینههای خرید کلید حرارتی اشنایدر میتواند هم ایمنی مدار را بالا ببرد و هم از تکرار خرابی جلوگیری کند. این رویکرد مرحلهای باعث میشود سریعتر به علت اصلی برسید و هزینه غیرضروری پرداخت نکنید.
| موضوع | نکات کلیدی / علائم | راهکار یا توصیه |
|---|---|---|
| علائم خرابی کنتاکتور | وزوز ممتد، جذبنشدن هسته، تغییر رنگ یا بوی سوختگی، داغی غیرعادی ترمینالها، قطعووصل بیدلیل | خاموشی ایمن، بازدید چشمی و سپس تست بوبین و کنتاکتها با مولتیمتر |
| تست با مولتیمتر | مقاومت بوبین خارج از مقدار نامی، قطع یا افت شدید پیوستگی کنتاکتها | بررسی مقاومت بوبین، تست پیوستگی NO/NC، پایش افت ولتاژ در بار نامی |
| خرابی بوبین | داغ شدن زیاد، بوی سوختگی، تغییر رنگ، کارکرد در ولتاژ نامناسب یا رطوبت | در صورت آسیب جدی → تعویض کامل؛ در برخی موارد خاص → بازپیچی توسط کارگاه معتبر |
| خرابی کنتاکتها | جوشخوردگی یا سایش سطح تماس، افزایش دما، تغییر رنگ یا ذوبشدگی فنر | تمیزکاری ملایم با برس نرم و الکل، تعویض در صورت فرسایش شدید |
| خطاهای نصب و سیمکشی | افت ولتاژ بوبین، شل یا بیشازحد سفت بودن ترمینالها، انتخاب رده کاری نامناسب | انتخاب ولتاژ صحیح، سفتکردن با گشتاور استاندارد، تهویه مناسب تابلو، استفاده از اسناوبر یا وار برای بار القایی |
| تعمیر یا تعویض؟ | خرابی محدود به قطعات مصرفی → تعمیر؛ گرمایش مزمن، تغییر شکل بدنه، خرابیهای تکرارشونده → تعویض کامل | ارزیابی هزینه/ریسک توقف خط؛ داشتن واحد رزرو برای پروژههای حساس |
| نگهداری دورهای | تغییر صدا، بوی عایق داغ، گرمشدن ترمینالها | سرویس منظم، سفتکاری اتصالات، تمیزکاری تابلو، ثبت سوابق سرویس |
علائم خرابی کنتاکتور
شناخت علائم خرابی کنتاکتور کمک میکند قبل از توقف خط یا آسیب دیدن موتور، مسئله را کنترل کنید. رایجترین نشانهها عبارتاند از:
- وزوز ممتد یا چترینگ (معمولاً ناشی از افت ولتاژ بوبین یا آلودگی هسته مغناطیسی).
- جذبنشدن یا دیرجذبشدن هسته؛ گاهی به دلیل کثیفی، فرسودگی فنر یا ضعف تغذیه.
- تغییر رنگ، دوده یا بوی سوختگی اطراف بدنه و ترمینالها.
- جوشخوردگی/سایش شدید سطح تماسها و افزایش دمای محل اتصال.
- داغشدن غیرعادی و افت توان عبوری مدار.
- ریستهای مکرر حفاظت موتور یا افت ولتاژ لحظهای هنگام سوییچینگ.
در صورت مشاهده این نشانهها، خاموشی ایمن، بازدید چشمی و سپس آزمونهای الکتریکی (مقاومت بوبین، پیوستگی مسیرها) اولویت دارد تا خرابی از منشأ مکانیکی، الکتریکی یا تغذیه تفکیک شود.
عیبیابی کنتاکتور گامبهگام
در مسیر عیب یابی کنتاکتور ابتدا ایمنسازی کامل مدار و قطع منبع تغذیه اصل بنیادین است. سپس با نگاه تحلیلی بررسی کنید: سلامت منبع تغذیه بوبین و فرمان (افت ولتاژ، شلبودن ترمینالها)، وضعیت مکانیکی هسته و فنر برگشت (گیرکردگی، آلودگی، خوردگی)، شرایط محیطی (گرما/گردوغبار که باعث اکسید شدن سطوح و تداخل در جذب میشود) و نهایتاً کیفیت سطح تماسها (سوختگی یا تغییر رنگ غیرعادی). در ادامه، سنجشهای پایه با مولتیمتر—بدون مداخله در مدار زنده—برای ارزیابی پیوستگی مسیرها و مقاومت بوبین به شما کمک میکند منبع مشکل را تفکیک کنید و تصمیم بگیرید که تمیزکاری، تعویض قطعه یا تعمیر کنتاکتور کامل منطقیتر است. هدف این چکلیست، کاهش آزمونوخطا و پیشگیری از خرابیهای تکرارشونده در تابلو برق است.
تست کنتاکتور با مولتیمتر
در فرآیند تست کنتاکتور اشنایدر با مولتیمتر—پس از ایمنسازی کامل مدار—سه بخش کلیدی بررسی میشود: بوبین، کنتاکتهای قدرت و کنتاکتهای کمکی. مقاومت بوبین باید با مقدار درجشده در کاتالوگ همراستا باشد؛ افت شدید (نشانهٔ اتصال کوتاه داخلی) یا بینهایت شدن (قطعشدگی) معمولاً از خرابی خبر میدهد. روی کنتاکتهای قدرت، پیوستگی در حالت وصل باید نزدیک به مقاومت بسیار کم و در حالت قطع، کاملاً قطع باشد؛ مقادیر غیرعادی اغلب به آلودگی/سایش سطح تماس یا فشار فنر ناکافی برمیگردد. در کنتاکتهای کمکی نیز اختلاف رفتار NO/NC راهنمای خوبی برای تشخیص گیرکردگی مکانیزم است. اگر در حین آزمون متوجه قطعووصل غیرعادی مدار توسط حفاظت بالادستی شدید، بررسی سلامت و تناسب نامی MCB را فراموش نکنید؛ در چنین مواردی ارزیابی اقتصادی تعویض با لحاظ قیمت کلید مینیاتوری اشنایدر میتواند تصمیمگیری را شفافتر کند. هدف از این آزمونها، تفکیک خرابی الکتریکی از مکانیکی و جلوگیری از تعویضهای غیرضروری است.

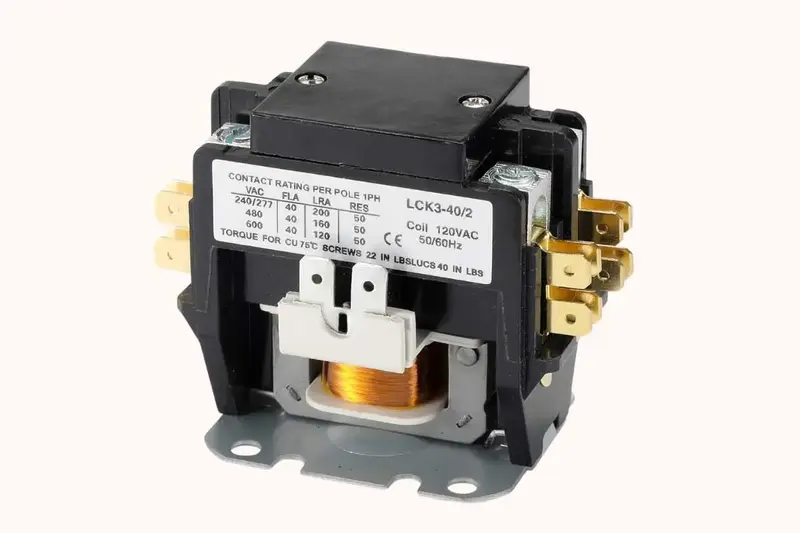

رایجترین دلایل خرابی بوبین و روشهای تعمیر یا تعویض
در بسیاری از پروندههای تعمیر کنتاکتور، منشأ مشکل بوبین است. داغی بیشازحد بهعلت افت ولتاژ یا کارکرد طولانی در چرخههای سوییچینگ تند، آلودگی و رطوبت، انتخاب ولتاژ/نوع نامتناسب (AC بهجای DC یا بالعکس)، و شلبودن ترمینالها از دلایل رایج سوختن یا ضعیفشدن بوبیناند. برای تعمیر بوبین کنتاکتور ابتدا باید علت ریشهای رفع شود—مثلاً تثبیت ولتاژ تغذیه، اصلاح سیمکشی یا بهبود تهویه تابلو—وگرنه خرابی تکرار میشود. اگر مقاومت بوبین خارج از محدودهٔ نرمال است یا بوی سوختگی محسوس وجود دارد، معمولاً تعویض کامل راهحل مطمئنتری نسبت به بازپیچی است (بهویژه در تابلوهای صنعتی که هزینه توقف خط بالاست). در مواردی که قطعهٔ مشابه بهراحتی یافت میشود، تعویض گزینهٔ اقتصادیتری است؛ اما در پروژههای خاص یا محدودیت تأمین، بازپیچی توسط کارگاه تخصصیِ معتبر میتواند مقرونبهصرفه باشد—به شرط تست عایقی و تطابق دقیق با ولتاژ/توان نامی سازنده.
تعمیر کنتاکتهای سوخته و تمیزکاری سطح تماس بهصورت استاندارد
کنتاکتهای آسیبدیده منبع رایج گرمشدن، افت ولتاژ و چترینگ مدارند. روال استاندارد نگهداری شامل این نکات است:
- ایمنسازی کامل مدار و بازبینی چشمی: تغییر رنگ، حفرههای ریز (pitting)، ذوبشدگی یا تغییر شکل فنر.
- تمیزکاری ملایم: گردوغبار و اکسید را با برس نرم و الکل ایزوپروپیل پاک کنید؛ از سمباده زبر پرهیز کنید چون مقاومت سطح را بالا میبرد.
- صافکاری کنترلشدهٔ سطح تماس: در کنتاکتورهای قابل سرویس، از فویل/سوهان مخصوص کنتاکت برای یکنواختی سطح استفاده میشود؛ عمق حفرههای عمیق یا کاهش محسوس ضخامت یعنی زمان تعویض رسیده است.
- بررسی فشار تماس و فنر برگشت: فشار ناکافی یا فنر خسته باعث جرقهٔ مکرر و داغی میشود—در صورت ضعف، مجموعه کنتاکت تعویض گردد.
- کنترل مسیر جریان: پس از مونتاژ، افت ولتاژ و افزایش دما در بار نامی را پایش کنید؛ هر علامت غیرعادی نشانهٔ نیاز به تعویض قطعات است.
این رویکرد به جای «سوهانکاری بیشازحد»، بر بازگشت شرایط استاندارد و تصمیمگیری بهموقع برای تعویض تمرکز دارد تا پایداری تابلو حفظ شود.
خطاهای نصب و سیمکشی که عمر کنتاکتور را کم میکند و اصلاح آنها
بسیاری از خرابیهای زودرس بهجای آنکه از کیفیت ساخت ناشی شوند، ریشه در جزئیات نصب دارند. وقتی ولتاژ بوبین با شرایط واقعی شبکه همخوان نباشد، هسته مغناطیسی دچار چترینگ میشود، بوبین بیش از حد گرم میگردد و در نهایت سوختگی رخ میدهد؛ راهحل در تطبیق دقیق ولتاژ نامی و کنترل افت ولتاژ خط، و در مدارهای DC استفاده از مدار مناسب برای مهار ولتاژ برگشتی است. شلبودن یا سفتکردن بیش از حد ترمینالها نیز بهظاهر موضوعی ساده است اما نتیجهاش مقاومت تماسی بالا، افزایش دما و تغییر رنگ ترمینال خواهد بود؛ پایبندی به گشتاور پیشنهادی سازنده و استفاده از سرسیم استاندارد، این چرخه معیوب را متوقف میکند. انتخاب ردهٔ کاربرد اشتباه، مانند بهکارگیری تجهیز مناسب بارهای مقاومتی برای راهاندازی موتور، فشار بیش از حدی را بر کنتاکتها وارد میکند و سطح تماس را بهسرعت میسوزاند؛ انتخاب بر اساس ردهٔ کاری واقعی و جریان راهاندازی راه را اصلاح میکند.
قرارگیری تابلو در محیط گرم یا فاقد تهویه کافی عمر عایقها و فنرها را کوتاه میکند؛ جابهجایی منبع حرارت، ایجاد مسیر گردش هوا و رعایت فواصل توصیهشده اثر گرما را کاهش میدهد. در مسیرهای فرمانی که کنار کابلهای قدرت خوابانده میشوند یا زمینکردن ناقص دارند، نویز الکترومغناطیسی باعث جذب ناقص هسته یا قطعووصلهای کاذب میشود؛ جداسازی فیزیکی مسیرها، بهکارگیری فریت یا فیلتر و اجرای زمین کمامپدانس رفتار مدار را پایدار میکند. نبود مدارهای مهار جرقه متناسب با ماهیت بار—برای نمونه هنگام قطع بارهای القایی—فرسایش سریع سطح تماس را رقم میزند؛ استفاده از اسناوبر، وار یا دیود هرزگرد متناسب با نوع بار، فشار الکتریکی بر کنتاکتها را میکاهد. در سرانجام، نادیدهگرفتن اینترلاک در مدارهای چپگرد و راستگرد یا برداشت غیرهمزمان آن، ممکن است دو مسیر قدرت را همزمان درگیر کند و به تجهیز و موتور آسیب بزند؛ ترکیب اینترلاک مکانیکی و الکتریکی مطابق دیاگرام سازنده، جلوی این خطا را میگیرد. انتخاب سطح مقطع نامتناسب سیم و اجرای ناقص ارت نیز افت ولتاژ و گرمایش را افزایش میدهد؛ هماهنگکردن سطح مقطع با جریان و طول مسیر و اجرای ارت استاندارد، آخرین حلقهٔ این اصلاحات است که پایداری بلندمدت مدار را تضمین میکند.
بیشتر بخوانید: علت داغ کردن کلید مینیاتوری
تعمیر یا تعویض؟ معیارهای اقتصادی و فنی انتخاب
در بسیاری از پروژهها تصمیم میان تعمیر کنتاکتور و تعویض کامل، زمانی منطقی است که هم هزینه و هم ریسک توقف خط را کنار هم بسنجید. اگر خرابی محدود به قطعات مصرفی مانند کنتاکتها یا بوبین قابلجایگزین باشد و بدنه، هسته و مکانیزم جذب وضعیت سالمی داشته باشند، بازگرداندن تجهیز به شرایط استاندارد با هزینه کمتر و زمان کوتاهتر دستیافتنی است. اما زمانی که آثار گرمای مزمن روی ترمینالها دیده میشود، تغییر رنگ و تغییر شکل بدنه رخ داده یا سابقه خرابیهای تکرارشونده دارید، احتمال آسیبهای پنهان بالا است و تعویض کامل معمولاً خطرات آینده را کاهش میدهد. همچنین در تابلوهایی که توقف حتی چند ساعت هزینه بالایی ایجاد میکند، داشتن یک واحد رزرو و جایگزینی فوری، از منظر اقتصادی توجیهپذیرتر است. در کنار این ملاحظات، دسترسی به قطعات اورجینال، عمر باقیمانده تجهیز نسبت به طول عمر طراحیشده و امکان انجام آزمونهای پس از تعمیر برای تأیید کیفیت نیز معیارهای تعیینکنندهاند؛ هر چه عدم قطعیت بیشتر باشد، انتخاب تعویض، ریسک عملیاتی پایینتری به همراه دارد و چرخه نگهداشت را قابل پیشبینیتر میکند.
بیشتر بخوانید: تفاوت کلید هوایی سری NT و NW
نکات تخصصی سرویس و نگهداری دورهای برای افزایش طول عمر
پایداری یک کنتاکتور بیش از هر چیز نتیجهٔ مراقبت منظم و مستندسازی دقیق است. وقتی تجهیزات در چرخهٔ سرویس دورهای قرار میگیرند، افت کارایی قبل از تبدیلشدن به خرابیِ پرهزینه شناسایی میشود. آغاز کار با مشاهدهٔ دقیق رفتار تجهیز در بار نامی و دمای محیط است؛ هر تغییری در صدای جذب، بوی عایق داغ یا افزایش دمای موضعی ترمینالها نشانهای از نیاز به بازبینی عمیقتر است. پس از قطع کامل انرژی و ایمنسازی، تمیزی محفظه و مسیر تهویه، زدودن گردوغبار رسانا و بررسی تغییر رنگ روی هادیها، از بدیهیترین اقداماتی است که عمر عایقها را افزایش میدهد. کنترل گشتاور اتصالات و بازبینی آثار اکسیداسیون کمک میکند مقاومت تماسی بالا شکل نگیرد و گرمشدن تدریجی رخ ندهد. در مدار فرمان، سنجش دورهای ولتاژ بوبین و کیفیت تغذیه، و در مدار قدرت، ارزیابی افت ولتاژ و ثبت دمای کار در بازههای زمانی ثابت، تصویر روندی از سلامت تجهیز میسازد. اگر کنتاکتور در کاربردهای سنگین کار میکند، اندازهگیری مقاومت تماس و مقایسه با معیارهای اولیه میتواند زمان تعویض قطعات مصرفی را پیشبینیپذیر کند. نهایتاً، نگهداشتِ موفق بدون دفترچهٔ سوابق ممکن نیست؛ ثبت تاریخچهٔ سرویس، شرایط محیطی و قطعات تعویضشده باعث میشود تصمیمهای آینده، بهجای حدس، بر داده استوار باشند و توقف ناگهانی خط تولید به حداقل برسد.
راهنمای برندها و قطعات یدکی رایج در ایران
در بازار ایران، انتخاب برند نهفقط برای خرید اولیه بلکه برای پشتیبانیِ قطعات یدکی اهمیت حیاتی دارد؛ موضوعی که روی سرعت و کیفیت تعمیر کنتاکتور اثر مستقیم میگذارد. خانوادههای پرمصرف مانند سریهای متداول اشنایدر و زیمنس بهدلیل شبکهٔ تأمین گسترده، دسترسی به بوبین با ولتاژهای مختلف، کیت کنتاکت اصلی، آرکچوت، بدنه و فنر برگشت را سادهتر میکنند و ریسک توقف طولانی خط را کاهش میدهند. هیوندای و برندهای مطرح آسیایی نیز در سالهای اخیر پوشش مناسبی از نظر تنوع جریان و ردهٔ کاربرد ارائه کردهاند، اما همچنان باید به اصالت قطعه و همخوانی دقیق کد سفارش توجه شود تا از ناسازگاری مکانیکی یا اختلاف کلاس عایقی جلوگیری گردد. در پروژههای صنعتی که سبد برندها ناهمگون است، مستندسازی کد فنیِ دقیق هر کنتاکتور و تعریف یک مرجع تأمین معتبر بههمراه موجودی حداقلی قطعات مصرفی، راهکاری عملی برای کاهش MTTR محسوب میشود. نهایتاً کیفیت تعمیر زمانی پایدار میماند که قطعات جایگزین از همان کلاس کیفی سازنده باشند و پس از مونتاژ، تست عایقی و آزمون عملکرد در بار نامی انجام گیرد تا مدار با اطمینان به چرخهٔ تولید بازگردد.
کلام آخر
آنچه کیفیت و دوام تابلو برق شما را تضمین میکند، ترکیب نگاه ایمنمحور با تشخیص درست منشأ خرابی و اجرای نگهداری منظم است. وقتی بهجای تعویضهای عجولانه، منشأ مشکل را دقیق تحلیل کنید، هزینههای توقف خط کاهش مییابد و پایداری فرایند بالا میرود. ثبت سوابق سرویس، پایش دما و ولتاژ، و استفاده از قطعات اورجینال سه ستون اصلی برای بازگشت مطمئن تجهیز به مدار هستند.
در انتها اگر نظر یا سوالی در رابطه با این مطلب دارید، می توانید از طریق بخش دیدگاه ها، موارد فوق را با ما و دیگر کاربران در میان بگذارید.
سوالات متداول
-
نشانههای خرابی کنتاکتور چیست؟
وزوز یا چترینگ، جذبنشدن هسته، تغییر رنگ یا بوی سوختگی، داغی ترمینال و قطعووصلی بیدلیل.
-
چگونه بفهمم مشکل از بوبین است یا از کنتاکتها؟
مقاومت بوبین را با مقدار نامی مقایسه کنید و پیوستگی NO/NC را در حالتهای وصل و قطع بسنجید.
-
تست استاندارد کنتاکتور با مولتیمتر چگونه انجام میشود؟
پس از ایمنسازی، مقاومت بوبین و پیوستگی کنتاکتها سنجیده میشود و افت ولتاژ غیرعادی در بار نامی بررسی میگردد.
-
چه زمانی تعمیر بهصرفه است و چه زمانی تعویض کامل لازم است؟
خرابیهای محدود به قطعات مصرفی معمولاً تعمیر میشوند؛ گرمایش مزمن، تغییر شکل بدنه یا خرابیهای تکراری نشانه تعویض است.
-
برای افزایش عمر کنتاکتور چه کارهایی انجام دهم؟
سرویس دورهای، سفتکاری اتصالات با گشتاور صحیح، تهویه مناسب تابلو، انتخاب رده کاری درست و حفاظت بارهای القایی.
