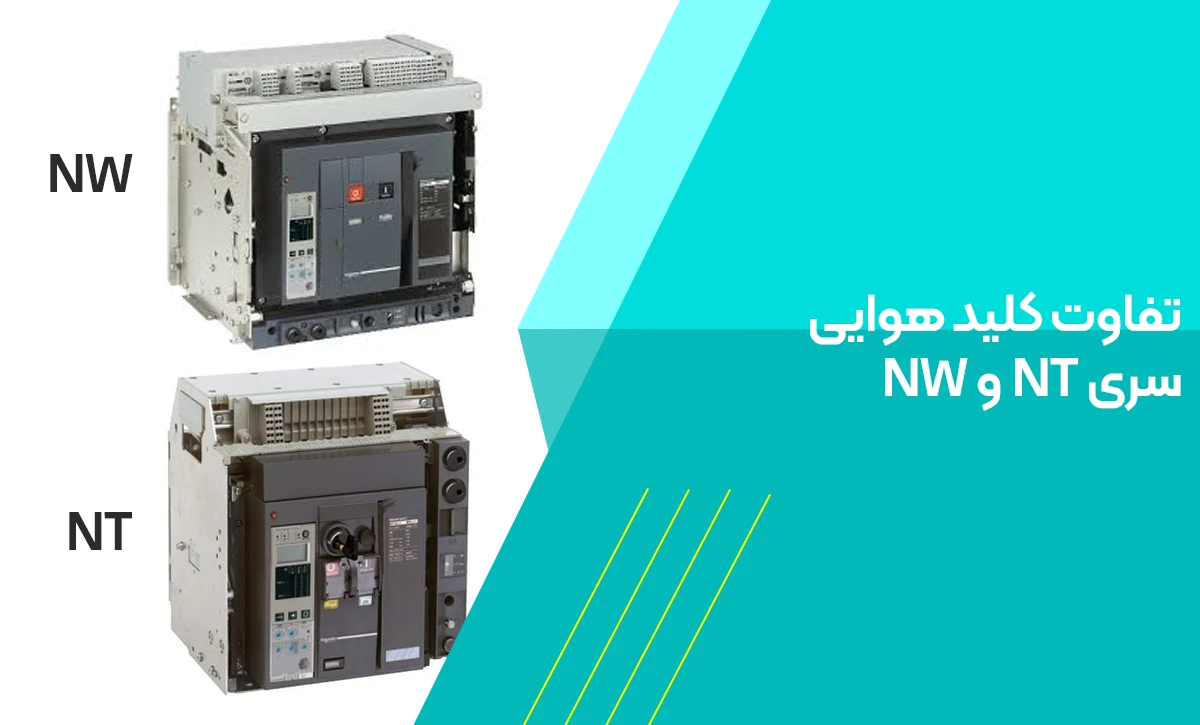

تفاوت کلید هوایی سری NT و NW

کلیدهای هوایی سری NT و NW اشنایدر هر دو زیرمجموعه Masterpact هستند، اما رویکرد طراحی متفاوتی دارند. NT برای تابلوهای کوچک‌تر و جریان‌های متوسط کاربرد دارد و به‌خاطر فریم جمع‌وجور، انتخاب رایجی برای ساختمان‌ها و صنایع با بار متوسط است. در مقابل، NW با توان قطع بالاتر و تحمل خطای بیشتر، گزینه‌ای مناسب برای ورودی اصلی تأسیسات و پروژه‌های با سطح اتصال‌کوتاه بالا محسوب می‌شود. بنابراین انتخاب بین این دو، به عواملی مثل سطح اتصال‌کوتاه شبکه، فضای تابلو و نیاز توسعه آینده بستگی دارد.

تفاوت‌های اصلی NT و NW از نظر رنج جریان نامی

برای درک دقیق تفاوت کلید هوایی سری NT و NW باید به دامنه جریان نامی نگاه کنیم؛ در معماری NT تمرکز بر پوشش کاربردهایی است که به جریان‌های متوسط نیاز دارند و در عین حال فضای تابلو و بهینگی اقتصادی اهمیت بالایی دارد، درحالی‌که NW برای شرایطی طراحی شده که جریان‌های بالاتر و حاشیه امن بیشتری در برابر اتصال کوتاه مطالبه می‌شود.

به‌صورت عملی، رنج جریان کلید هوایی اشنایدر در سری NT معمولاً از محدوده‌های پایین‌تر شروع می‌شود و پاسخگوی ورودی‌های اصلی در پروژه‌های کوچک‌تر تا متوسط است، اما سری NW با فریم‌های قوی‌تر، گسترۀ جریان وسیع‌تری را هدف می‌گیرد و برای ورودی‌های اصلیِ تأسیسات بزرگ، مراکز داده و خطوط تولیدی با بارهای ضربه‌ای گزینه مطمئن‌تری به‌شمار می‌رود. نتیجه این است که انتخاب بر مبنای جریان نامی نه‌تنها اندازه و نوع فریم را تعیین می‌کند، بلکه روی هماهنگی حفاظتی، ظرفیت قطع و حتی مسیر توسعه آینده تابلو نیز اثر مستقیم می‌گذارد.

مقایسه قدرت قطع و کلاس‌های قطع (Icu/Ics) در دو سری

برای جمع‌بندی تفاوت کلید هوایی سری NT و NW از منظر پایداری در برابر اتصالی، باید به شاخص‌های قدرت قطع کلید هوایی (Icu/Ics) توجه کنیم؛ سری NW عموماً در فریم‌های هم‌تراز، مقدار Icu بالاتری ارائه می‌دهد و نسبت Ics/Icu در آن پایدارتر است، بنابراین در شبکه‌هایی با جریان اتصال‌کوتاه زیاد و نیاز به درگیری کمتر کنتاکت‌ها، انتخاب مطمئن‌تری به شمار می‌آید.

در مقابل، NT با تمرکز بر کاربردهای جریان متوسط، کلاس‌های قطع مناسب محیط‌های ساختمانی و صنعتی سبک تا متوسط را پوشش می‌دهد و در سناریوهایی که محدودیت فضا و هزینه اهمیت دارد، بدون تحمیل ظرفیت مازاد، پاسخ کافی فراهم می‌کند. این تفاوت باعث می‌شود هنگام طراحی، علاوه بر جریان نامی، سطح اتصال‌کوتاه محلی، زمان رفع خطا و نیاز به تداوم سرویس را نیز معیار قرار دهید.

به‌این‌ترتیب اگر پیک جریان اتصالی نزدیک به مرزهای تحمل فیدرهاست یا تابلو در حلقه‌های با منبع قوی قرار می‌گیرد، NW ارجح است و اگر محیط مصرفی با خطاهای کوتاه‌مدت و انرژی خطای محدود سروکار دارد، NT انتخابی بهینه و اقتصادی خواهد بود.

بیشتر بخوانید: خرید کلید حرارتی اشنایدر

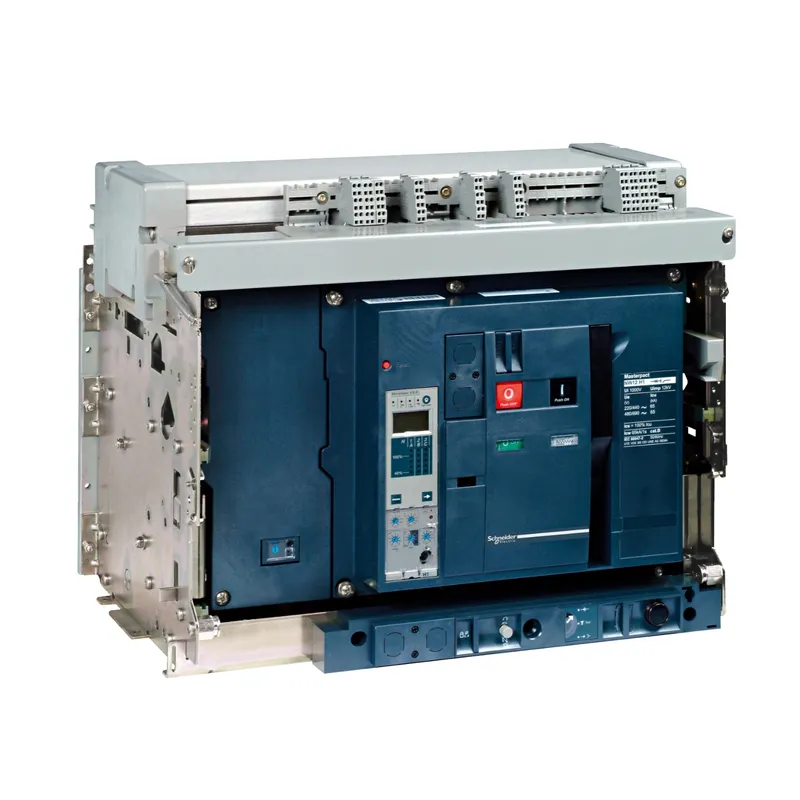

تفاوت ابعاد، فریم‌ها و تعداد پل‌ها (3P/4P)

در سطح فیزیکی، فلسفهٔ طراحی سری NT بر چگالی عملکرد در فضای کمتر استوار است؛ همین رویکرد باعث می‌شود شاسی جمع‌وجورتر، عمق نصب پایین‌تر و وزن کمتر داشته باشد و جابه‌جایی و سرویس تابلو را ساده‌تر کند. وقتی از کلید هوایی اشنایدر NT حرف می‌زنیم، معمولاً با فریم‌هایی روبه‌رو هستیم که در همان سطح جریان، جای اشغالی کمتری نسبت به NW می‌گیرند و امکان استفادهٔ بهتر از فضای ردیف‌های تابلو را فراهم می‌کنند. از نظر تعداد پل، هر دو خانواده در نسخه‌های سه‌پل و چهارپل عرضه می‌شوند، اما در سری NT گزینه‌های چهارپل اغلب برای پروژه‌هایی انتخاب می‌شود که مدیریت نولِ قطع‌شونده یا کاهش جریان‌های نشتی در شبکه‌های حساس اهمیت دارد.

در مقابل، سری NW با وجود انعطاف زیاد در تنوع فریم، به دلیل ارتقای ظرفیت‌های حرارتی و الکترودینامیکی، معمولاً ابعاد بزرگ‌تری دارد و این موضوع هنگام مهندسی مکانیکیِ تابلو (فاصلهٔ باس‌داکت‌ها، شعاع خمش کابل‌ها و محل ریل‌های تقویتی) باید پیش‌بینی شود. جمع‌بندی کاربردی این است که اگر محدودیت فضا دارید یا تابلو باید در رک‌های موجود و اتاق‌های برق با عمق کم نصب شود، ابعاد کوچکترِ NT به نفع شماست؛ و اگر اولویت با توسعهٔ آتی و تحمل تنش‌های خطا است، ابعاد بیشترِ NW هزینه‌ای آگاهانه برای دستیابی به حاشیهٔ ایمنی بالاتر خواهد بود.

مقایسه نوع نصب: ثابت (Fixed) در برابر کشویی (Drawout)

در انتخاب میان نصب ثابت و کشویی، نقطهٔ اثر اصلی بر بهره‌برداری و نگهداری تابلو است. در نصب ثابت، کلید مستقیماً به باس و کابل‌ها متصل می‌شود و به‌دلیل قطعات کمتر، هزینهٔ اولیه و اشغال فضا پایین‌تر است؛ اما برای سرویس یا تعویض، معمولاً نیاز به توقف کامل فیدر دارید. در مقابل، سازوکار کشویی با موقعیت‌های «وصل/تست/قطع»، شاترهای ایمنی و امکان بیرون‌کشیدن آسان کلید، زمان توقف را به‌طور محسوسی کاهش می‌دهد و عملیات‌های پایش و آزمون دوره‌ای را ساده‌تر می‌کند.

خانوادهٔ کلید هوایی اشنایدر NW به‌طور گسترده با مکانیزم کشویی عرضه می‌شود و علاوه بر استقامت الکترومکانیکی بالاتر ریل‌ها و کنتاکت‌های متحرک، از بین‌قفل‌های مکانیکی/برقی، امکان رَک‌این/رَک‌اوت ایمن و تجهیزات جانبی پیشرفته‌تری پشتیبانی می‌کند؛ درنتیجه برای ورودی‌های اصلی یا فیدرهای حیاتی که تداوم سرویس اهمیت دارد، نسخهٔ کشویی در عمل هزینهٔ اولیهٔ بیشتر خود را با کاهش MTTR و سهولت نگهداری جبران می‌کند، در حالی‌که در فیدرهای کم‌ریسک‌تر و بودجه‌محور، نسخهٔ ثابت همچنان انتخابی اقتصادی و قابل اتکا باقی می‌ماند.

واحد حفاظتی Micrologic و امکانات اندازه‌گیری/ارتباطی

هر دو خانواده‌ی NT و NW از واحدهای حفاظتی الکترونیکی Micrologic بهره می‌برند که منطق حفاظتیِ قابل‌تنظیم را با اندازه‌گیری دقیق تلفیق می‌کند. در سطوح پایه، حفاظت‌های L (بیش‌بار طولانی‌زمان)، S (کوتاه‌زمان)، I (آن‌یّه) و در مدل‌های کامل‌تر G (نشتِ زمین) با باندهای زمانی و جریان برداشتیِ قابل‌پیکربندی فراهم است تا شکلِ بار و کلاسِ هماهنگیِ موردنیاز را دقیقاً پوشش دهید.

نسخه‌های پیشرفته علاوه بر اندازه‌گیری ولتاژ/جریان/توان و انرژی، ثبت رخداد و هشدار، تحلیل روند بار و شاخص‌های کیفیت توان را ارائه می‌کنند و از طریق درگاه‌های ارتباطی (مانند Modbus یا درگاه‌های شبکه) به سیستم‌های مانیتورینگ و اسکادا متصل می‌شوند؛ در نتیجه امکان پایش وضعیت، گزارش‌گیری انرژی و نگهداری پیش‌نگر فراهم می‌شود. قابلیت‌هایی مانند Zone Selective Interlocking برای بهبود سلکتیویته و کاهش انرژی عبوری خطا، حالت تعمیرات با آستانه‌های ایمن‌تر، و امکانات تست دوره‌ای نیز معمولاً در دسترس است.

از منظر تفاوت کاربردی، گستره‌ی گزینه‌ها و لوازم جانبی Micrologic در فریم‌های بزرگ‌تر NW وسیع‌تر است، اما منطق حفاظتی و شیوه‌ی تنظیم در هر دو خانواده مشترک باقی می‌ماند و انتخاب نهایی را بیشتر اندازه‌ی فریم، سطح جریان و سناریوی بهره‌برداری تعیین می‌کند.

تطابق با استانداردها (IEC 60947-2، UL/ANSI) و نتایج آزمون‌ها

برای جمع‌بندی مهندسی، تفاوت کلید هوایی سری NT و NW زمانی شفاف‌تر می‌شود که آن را در چارچوب استانداردها ببینیم. هر دو خانواده بر مبنای الزامات IEC 60947-2 طراحی می‌شوند؛ یعنی تعاریف صریحی برای دسته‌بندی قطع‌کننده‌های فشار ضعیف، مشخصات قدرت قطع نهایی و عملیاتی، الزامات استقامت الکترومکانیکی، و پروفایل‌های آزمون حرارتی/الکترودینامیکی دارند.

در نسخه‌های جهانی که بازار آمریکای شمالی را هدف می‌گیرند، ارزیابی بر اساس UL 1066 و خانواده‌ی استانداردهای ANSI/IEEE برای سوییچگیر نیز مطرح است تا سازگاری با ترتیبات اتصال، دمای مرجع، و منحنی‌های پذیرش دمای هادی تضمین شود. در عمل، فریم‌های بزرگ‌تر NW اغلب با گزینه‌های کلاس قطع بالاتر و بسته‌های آزمون پیشرفته‌تری عرضه می‌شوند تا در شبکه‌هایی با جریان اتصال‌کوتاه بالا، حاشیه‌ی ایمنی مطمئن فراهم شود؛ در مقابل، NT با حفظ انطباق کامل، بر سادگی پیاده‌سازی و کارایی حرارتی در اندازه‌ی کوچکتر تمرکز دارد.

حاصل این رویکرد آن است که هنگام صحه‌گذاری طرح، علاوه بر برگه‌ی دیتاشیت، باید گزارش آزمون نوعی (Type Test) و روتین (Routine Test) را نیز مرور کرد تا اطمینان یابید محدوده‌ی دمای کاری، استقامت کنتاکت، و هماهنگی با الزامات تابلو (IP/IK/شیاری بس‌بار) با شرایط بهره‌برداری واقعی تطابق دارد.

بیشتر بخوانید: علت داغ کردن کلید مینیاتوری

سلکتیویته و هماهنگی حفاظتی در طراحی تابلو با NT و NW

در طراحی تابلو، دستیابی به سلکتیویته زمانی ممکن است که منحنی‌های زمان–جریان تجهیزات بالادست و پایین‌دست هم‌پوشانی کنترل‌شده داشته باشند تا خطا در نزدیک‌ترین نقطه قطع شود و مدارهای سالم از سرویس خارج نشوند. برای این منظور، تنظیمات واحد حفاظتی، بهره‌گیری از قابلیت‌هایی مثل Zone Selective Interlocking و انتخاب منحنی‌های تریپِ مناسب در پایین‌دست باید همزمان دیده شود.

هرچه اختلاف انرژی عبوری بین سطوح بیشتر باشد، شانس سلکتیویته کامل افزایش می‌یابد، اما هزینه و فضای تابلو هم تغییر می‌کند. در برآورد اقتصادی کل پروژه، مقایسهٔ هزینهٔ فریم‌های بالادست با جمع هزینهٔ تجهیزات پایین‌دست اهمیت دارد؛ به‌ویژه وقتی پای کلیدهای مینیاتوری در میان است، بررسی قیمت کلید مینیاتوری اشنایدر در کنار ظرفیت قطع و منحنی عملکرد آن به شما کمک می‌کند به تعادلی برسید که هم پایداری شبکه و هم بهینگی هزینهٔ سرمایه‌ای و بهره‌برداری را تضمین کند.

بیشتر بخوانید: تعمیر کنتاکتور

کاربردهای رایج: ورودی اصلی، فیدرها، ژنراتور و UPS

در ورودی اصلیِ تأسیسات، معیارهایی مانند سطح اتصال‌کوتاه در نقطه اتصال، نیاز به پایداری حرارتی کوتاه‌مدت و سلکتیویته با فیدرهای پایین‌دست تعیین‌کننده‌اند؛ در چنین سناریوهایی، هنگامی که شبکه قوی است یا بار بحرانی حضور دارد، سری NW به‌دلیل ظرفیت‌های بالاتر و تنوع بیشتر در تنظیمات حفاظتی معمولاً اولویت دارد، در حالی‌که برای ساختمان‌های تجاری و صنعتیِ متوسط که محدودیت فضا و بودجه مهم‌تر است، NT پاسخ عملی و اقتصادی ارائه می‌دهد.

در سطح فیدرها، اگر هدف توزیع توان در چند شاخه با بارهای متنوع باشد، جمع‌وجوری NT باعث افزایش تعداد مدارهای قابل‌جانمایی در یک ردیف تابلو می‌شود و سلکتیویته با دستگاه‌های پایین‌دست ساده‌تر مدیریت می‌گردد، اما در فیدرهای حساس یا فیدرهایی که انرژی خطای بالاتری می‌بینند، فریم‌های قوی‌تر NW مزیت پایداری و قابلیت تجهیز به لوازم جانبی پیشرفته را به همراه دارد.

برای ژنراتورها، چون جریان‌های اتصال‌کوتاه به مشخصات ژنراتور وابسته‌اند و شکل موج خطا متفاوت است، انتخاب کلید باید با تمرکز بر تنظیم‌های زمانیِ کوتاه و قابلیت‌های هماهنگی انجام شود؛ NT برای توان‌های متوسط و NW برای توان‌های بالا و سیستم‌های سنکرونیزه گزینه‌های رایج هستند. در محیط‌های UPS نیز به‌خاطر جریان‌های هجومی کوتاه و الزامِ زمان‌بندی دقیقِ بای‌پس، دقت تنظیم Micrologic و حفظ سلکتیویته با کلیدهای پایین‌دست اهمیت دارد؛ در توان‌های معمول، NT پاسخ بهینه می‌دهد و در مراکز داده‌ی بزرگ که سطح اتصال‌کوتاه و نرخ رشد بار بالا است، NW با حاشیه‌ی ایمنی بیشتر خیال طراح را راحت می‌کند.

راهنمای انتخاب بر اساس ظرفیت، فضا، توسعه‌پذیری و نگهداری

وقتی به تصمیم نهایی نزدیک می‌شوید، تفاوت کلید هوایی سری NT و NW را باید با چهار معیار عملی جمع‌بندی کنید: ظرفیت، فضا، توسعه‌پذیری و نگهداری. از نظر ظرفیت، نقطهٔ شروع ارزیابی سطح اتصال‌کوتاه در شین اصلی و پیک جریان بار است؛ اگر شبکه شما نزدیک مرزهای تحمل خطاست یا نوسان بار شدید دارد، انتخاب فریم‌های قوی‌تر و کلاس قطع بالاتر منطقی‌تر است، در حالی‌که در بارهای پایدار و متوسط، فریم‌های جمع‌وجور کار را راه می‌اندازند و هزینهٔ سرمایه‌گذاری را بهینه می‌کنند.

محدودیت فضا مستقیم‌ترین اثر را بر جانمایی دارد؛ هرچه عمق رک و فضای کانال کابل محدودتر باشد، مزیت فریم‌های کوچک‌تر و وزن کمتر محسوس‌تر می‌شود و مهندسی مکانیک تابلو ساده‌تر پیش می‌رود. توسعه‌پذیری به این معناست که مسیر رشد بار در دو تا سه سال آینده را پیش‌بینی کنید و حاشیهٔ جریان، ظرفیت قطع و درگاه‌های ارتباطی را طوری انتخاب کنید که افزودن فیدر جدید، موازی‌سازی منبع یا ارتقای سیستم پایش به تعویض پرهزینهٔ فریم منجر نشود.

نهایتاً نگهداری: اگر توقف سرویس برای شما هزینه‌زاست، انتخاب سازوکار کشویی، دسترسی آسان به رله، و امکانات ثبت رخداد و آزمون دوره‌ای، زمان بازیابی را پایین می‌آورد؛ اما در مدارهای کم‌ریسک و بودجه‌محور، نسخه‌های ساده با سرویس کمتر، اقتصادی‌تر هستند. جمع‌بندی کاربردی این است که با سنجش هم‌زمان این چهار محور، انتخاب شما نه‌تنها از نظر فنی درست خواهد بود، بلکه از نظر چرخهٔ عمر و هزینهٔ مالکیت نیز بهینه می‌شود.

در انتها اگر نظر یا سوالی در رابطه با این مطلب دارید، می توانید از طریق بخش دیدگاه ها، موارد فوق را با ما و دیگر کاربران در میان بگذارید.

سوالات متداول

سری NT برای چه کاربردی مناسب است؟

برای فیدرها و ورودی‌های متوسط با فضای محدود و جریان نامی پایین‌تر.

سری NW را کی انتخاب کنیم؟

وقتی سطح اتصال‌کوتاه بالاست و به Icu/Ics بیشتری نیاز دارید.

آیا هر دو سری 3P/4P دارند؟

بله، هر دو در نسخه‌های سه‌پل و چهارپل عرضه می‌شوند.

نصب Fixed بهتر است یا Drawout؟

Fixed اقتصادی‌تر است؛ Drawout تعمیر و آزمون را بدون توقف کامل ساده می‌کند.

Micrologic چه مزیتی دارد؟

حفاظت قابل‌تنظیم، اندازه‌گیری انرژی و اتصال به مانیتورینگ را فراهم می‌کند.
