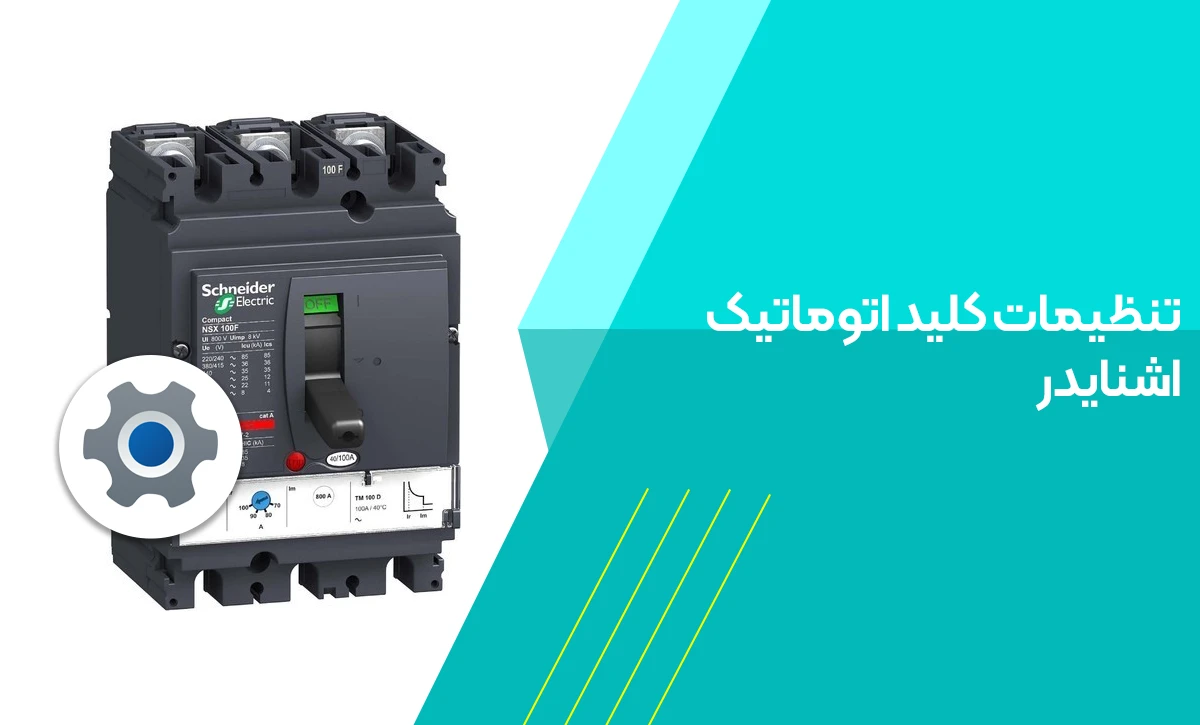

تنظیمات کلید اتوماتیک اشنایدر یکی از حیاتیترین بخشهای تابلوهای برق است جایی که یک انتخاب و پیکربندی صحیح میتواند از قطعهای ناگهانی، آسیب به موتور و کابلها و حتی حوادث جانی جلوگیری کند. پارامترهایی مثل Ir، Im و Icu/Ics نقش کلیدی در ایمنی و عملکرد سیستم دارند. در این مقاله، با زبانی ساده اما حرفهای یاد میگیرید چطور MCCB های Schneider Electric را بهدرستی نصب، تنظیم و تست کنید و تابلوهای برق خود را به سیستمی مطمئن، ایمن و کارآمد تبدیل کنید.
بررسی گامبهگام تنظیمات کلید اتوماتیک اشنایدر
برای انجام تنظیمات کلید اتوماتیک اشنایدر باید ابتدا شرایط مدار، نوع بار و جریان کاری را بررسی کنید. در گام نخست، مقدار جریان نامی تجهیزات مشخص میشود تا مقدار مناسب برای پارامتر Ir انتخاب شود. سپس جریان لحظهای یا Im متناسب با شرایط راهاندازی بار، خصوصاً در مدارهای موتوری، تعیین میگردد. پس از تنظیم این مقادیر، کلید را در تابلو نصب کرده و تمام اتصالات الکتریکی را از نظر استحکام و سلامت بررسی کنید. در ادامه، با انجام تست عملکرد، از درستی واکنش کلید در برابر اضافهبار و اتصال کوتاه اطمینان حاصل میشود. در پایان، ثبت و مستندسازی مقادیر تنظیمشده اهمیت زیادی دارد تا در زمان تعمیر یا بازبینی، بتوان تنظیمات را بهدرستی کنترل کرد. رعایت این مراحل باعث افزایش عمر تجهیزات و ایمنی کلی سیستم برق میشود.
پارامترهای کلیدی که باید تنظیم شوند
در تنظیمات کلید اتوماتیک اشنایدر ، سه پارامتر اصلی وجود دارد که تنظیم دقیق آنها نقش حیاتی در عملکرد دارد. پارامتر Ir جریان نامی است و تعیین میکند کلید تا چه مقدار جریان را بهصورت عادی عبور دهد. Im جریان لحظهای یا مغناطیسی است که در برابر افزایش ناگهانی جریان، مانند زمان راهاندازی موتور، واکنش سریع نشان میدهد. توان قطع یا Icu نیز مشخص میکند کلید تا چه میزان جریان اتصال کوتاه را بدون آسیب میتواند تحمل کند. تنظیم درست این مقادیر، از بروز قطعهای غیرضروری جلوگیری کرده و از تجهیزات در برابر خرابیهای ناگهانی محافظت میکند. مهندسین برق با شناخت دقیق این پارامترها میتوانند کلید را متناسب با شرایط واقعی مدار پیکربندی کنند تا سیستم برق با اطمینان کامل عمل کند.
درک دقیق پارامترهای Ir، Im و Icu در کلید اتوماتیک
پارامتر Ir معرف جریان پایه مدار است؛ اگر این مقدار پایینتر از جریان واقعی تنظیم شود، کلید بیدلیل عمل میکند و مدار قطع میشود. در مقابل، تنظیم بالاتر از حد مجاز باعث آسیب به کابل و تجهیزات میگردد. پارامتر Im برای حفاظت سریع در برابر جریانهای جهشی استفاده میشود؛ این جریان معمولاً چند برابر Ir است و تنظیم نادرست آن میتواند به موتور آسیب برساند. Icu توان قطع نهایی کلید است که باید برابر یا بیشتر از جریان اتصال کوتاه مدار باشد. انتخاب اشتباه این مقدار ممکن است در زمان وقوع خطا، منجر به سوختن کلید شود. آشنایی کامل با رفتار این سه پارامتر به شما کمک میکند کلید اتوماتیک اشنایدر را دقیق و ایمن تنظیم کنید.
اشتباهات متداول در تنظیم پارامترهای Ir / Im / Icu و راهکارهای عملی
در تنظیم پارامترهای Ir، Im و Icu در تنظیمات کلید اتوماتیک اشنایدر ، اشتباهات رایج زیادی دیده میشود که میتوانند باعث عملکرد نادرست، قطع ناگهانی برق یا حتی آسیب جدی به تجهیزات شوند. یکی از خطاهای متداول، تنظیم جریان Ir پایینتر از مقدار واقعی مدار است که معمولاً منجر به قطع ناخواسته کلید در زمان افزایش طبیعی بار میشود. در مقابل، تنظیم بیش از حد Ir نیز باعث میشود کلید در زمان اضافهبار عمل نکند و تجهیزات در معرض حرارت و سوختگی قرار گیرند. اشتباه دیگر، تنظیم نادرست Im برای بارهای موتوری است؛ بسیاری از تکنسینها بدون در نظر گرفتن جریان راهاندازی موتور، Im را پایین انتخاب میکنند و در نتیجه، کلید در لحظه استارت موتور عمل میکند.
از سوی دیگر، انتخاب مقدار Icu کمتر از جریان اتصال کوتاه واقعی تابلو برق یکی از خطرناکترین خطاهاست، زیرا در زمان بروز اتصال کوتاه، کلید توانایی قطع مدار را نخواهد داشت و ممکن است منجر به سوختن باسبار یا تجهیزات داخلی شود. بیتوجهی به هماهنگی حفاظتی میان کلید اصلی و فرعی نیز از دیگر مشکلات رایج است که مانع از جداسازی صحیح خطا میشود. برای جلوگیری از این خطاها، ضروری است تنظیمات بهصورت مهندسی، متناسب با نوع بار و شرایط بهرهبرداری انجام شود و در بازههای زمانی مشخص مورد بازبینی قرار گیرد.

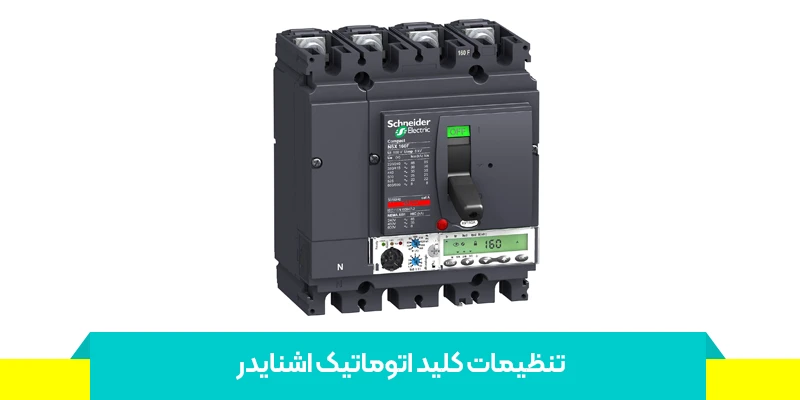

چگونه کلید اتوماتیک اشنایدر را تنظیم کنیم؟
برای تنظیمات کلید اتوماتیک اشنایدر ابتدا باید نوع بار (موتوری، روشنایی یا ترکیبی) مشخص شود. سپس جریان واقعی تجهیزات اندازهگیری و مقدار مناسب Ir انتخاب میشود. پس از آن، Im و Icu بر اساس ظرفیت مدار و شرایط اتصال کوتاه تعیین میگردد. تنظیمات مربوط به زمان عملکرد نیز باید طبق شرایط بار انتخاب شود تا کلید بتواند در لحظه مناسب عمل کند. در مرحله بعد، با اجرای تستهای عملکردی مانند شبیهسازی اضافهبار، صحت عملکرد بررسی میشود. در نهایت، تمامی مقادیر در برگه تنظیمات ثبت شده و بهصورت دورهای بازبینی میشوند تا سیستم همیشه در حالت ایمن و پایدار باقی بماند.
جدول مقایسه تنظیمات صحیح و نادرست کلید اتوماتیک اشنایدر
| تنظیم صحیح و توصیهشده | تأثیر منفی بر عملکرد تابلو برق | نمونه خطای رایج در تنظیم | پارامتر تنظیمی |
|---|---|---|---|
| تنظیم جریان بلندمدت حدود ده تا بیست درصد بالاتر از جریان نامی واقعی مصرفکننده | داغ شدن کابلها، کاهش عمر عایق و افزایش خطر آتشسوزی | انتخاب مقدار بیش از حد برای جریان کابل یا موتور | Ir |
| تعیین جریان لحظهای بر اساس منحنی راهاندازی موتور و نوع بار، معمولاً بین هشت تا دوازده برابر جریان نامی | قطع ناگهانی مدار هنگام استارت موتور و توقفهای غیرضروری | تنظیم جریان لحظهای پایینتر از حد لازم برای راهاندازی موتور | Im |
| انتخاب کلید با توان قطع برابر یا بالاتر از جریان اتصال کوتاه محل نصب | ناتوانی در قطع خطا و آسیب شدید به تجهیزات برقی | استفاده از کلید با توان قطع کمتر از جریان اتصال کوتاه شبکه | Icu |
| تعیین توان قطع سرویس حداقل هفتاد و پنج درصد مقدار توان قطع نهایی برای تابلوهای صنعتی | کاهش دوام و قابلیت اطمینان کلید در برابر خطاهای مکرر | بیتوجهی به نسبت توان قطع سرویس و توان قطع نهایی در طراحی تابلو | Ics |
| تنظیم دقیق هماهنگی بین کلید اصلی و فرعی بر اساس نمودارهای Selectivity اشنایدر | قطع همزمان چند مدار و از کار افتادن کل سیستم برق | تنظیم مشابه و غیرتفکیکی بین کلیدهای اصلی و فرعی | هماهنگی بین کلیدها |
نکات کاربردی برای انتخاب مناسب و اجزای جانبی
در انتخاب و استفاده از کلیدهای اتوماتیک اشنایدر به نکات زیر توجه کنید:
- انتخاب جریان نامی و توان قطع متناسب با شرایط واقعی مدار
- استفاده از تجهیزات جانبی استاندارد اشنایدر برای افزایش قابلیتها
- اطمینان از تهویه مناسب تابلو برای جلوگیری از افزایش حرارت
- بررسی کیفیت اتصالات و پیچها در زمان نصب
- برنامهریزی برای بازبینی دورهای تنظیمات و تستهای عملکرد

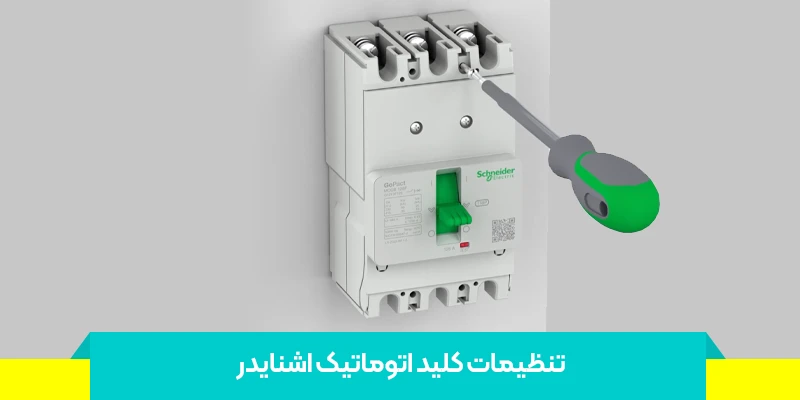

راهنمای تنظیم حفاظتهای زمانی در کلید اتوماتیک
در کلیدهای اتوماتیک، سه نوع حفاظت زمانی وجود دارد: حفاظت بلندمدت (Long-Time) برای کنترل اضافهبارهای پیوسته، حفاظت کوتاهمدت (Short-Time) برای جلوگیری از افزایش سریع جریان در مدت کوتاه، و حفاظت لحظهای (Instantaneous) برای قطع فوری مدار در زمان اتصال کوتاه. تنظیم این سه بخش باید با توجه به نوع مصرفکننده و شرایط محیطی انجام شود. برای مثال، در مدارهای موتوری بهتر است تأخیر کوتاهمدت کمی بیشتر در نظر گرفته شود تا در هنگام راهاندازی، کلید بیدلیل عمل نکند. با تنظیم دقیق این پارامترها، سیستم حفاظتی کلید اتوماتیک اشنایدر بهترین عملکرد را ارائه خواهد داد.
تنظیمات تابلو برق صنعتی در شرایط سخت
در محیطهای صنعتی با دما، گرد و غبار یا رطوبت بالا، تنظیمات کلید اتوماتیک اشنایدر باید با دقت بیشتری انجام شود. استفاده از محفظههای ضد رطوبت، کنترل حرارت تابلو و انتخاب پارامترهای حفاظتی مناسب باعث افزایش عمر کلید و عملکرد پایدار آن میشود. همچنین بررسی اتصالات و تمیز نگهداشتن بخشهای فلزی از خوردگی و اکسید شدن جلوگیری میکند. در چنین محیطهایی، بهتر است مقادیر حفاظتی کمی محافظهکارانهتر تنظیم شوند تا در شرایط سخت، ایمنی سیستم به خطر نیفتد.
بیشتر بخوانید: استاندارد تابلو برق
تنظیمات حفاظتی و راهاندازی کلید اتوماتیک MCCB
تنظیم و راهاندازی MCCB اهمیت ویژهای در عملکرد پایدار سیستمهای برق صنعتی دارد. برای حفاظت صحیح مدارها، پارامترهای حفاظتی مانند جریان نامی و جریان قطع اضافهبار باید با دقت تنظیم شوند تا کلید در زمان مناسب مدار را قطع کند و از تجهیزات محافظت شود.
استفاده از محفظههای مناسب و کنترل دمای تابلو به عملکرد بهتر کلید کمک میکند. همچنین، بررسی منظم اتصالات و تمیز نگهداشتن بخشهای فلزی از خوردگی و اکسید شدن جلوگیری میکند و عمر کلید را افزایش میدهد. قبل از راهاندازی، کلید باید با تستهای اولیه بررسی شود تا عملکرد صحیح حفاظت اضافهبار و قطع اتصال کوتاه تأیید گردد. تنظیمات MCCB باید به گونهای انجام شود که کلید بهطور پایدار عمل کند و ایمنی سیستم برق حفظ شود.
جمع بندی
تنظیمات کلید اتوماتیک اشنایدر نقشی حیاتی در ایمنی و پایداری تابلو برق دارد. انتخاب صحیح پارامترهایی مانند Ir، Im و Icu باعث میشود مدار در برابر اضافهبار و اتصال کوتاه بهدرستی محافظت شود و از قطعهای ناگهانی یا آسیب به تجهیزات جلوگیری گردد. مهندسین و تکنسینها باید هنگام تنظیم، نوع بار، جریان نامی، شرایط محیطی و توان قطع را با دقت در نظر بگیرند. تست عملکرد کلید پس از تنظیم و بازبینی دورهای، از بروز خطاهای حفاظتی جلوگیری میکند و عمر مفید تجهیزات را افزایش میدهد.
۱. کلید اتوماتیک اشنایدر چیست و چه کاربردی دارد؟
کلید اتوماتیک اشنایدر وسیلهای حفاظتی است که از مدار در برابر اضافهبار، اتصال کوتاه و خطاهای الکتریکی محافظت میکند و در تابلوهای برق صنعتی و ساختمانی بهکار میرود.
۲. تفاوت بین پارامترهای Ir، Im و Icu در کلید اتوماتیک چیست؟
Ir جریان نامی کلید است، Im جریان لحظهای برای قطع سریع مدار، و Icu توان قطع نهایی در زمان اتصال کوتاه است. تنظیم درست این مقادیر عملکرد ایمن سیستم را تضمین میکند.
۳. اگر تنظیم Ir اشتباه باشد چه اتفاقی میافتد؟
در صورت تنظیم پایینتر از مقدار واقعی، کلید بیدلیل عمل کرده و مدار قطع میشود. اگر بیش از حد بالا تنظیم شود، احتمال آسیب به کابل و تجهیزات وجود دارد.
۴. آیا شرایط محیطی روی تنظیمات MCCB تأثیر دارد؟
بله، دما، رطوبت و گرد و غبار میتوانند عملکرد حفاظتی کلید را تغییر دهند. در محیطهای سخت باید ضریب اطمینان بیشتری در تنظیمات لحاظ شود.
۵. هر چند وقت یکبار باید تنظیمات کلید اشنایدر بازبینی شود؟
توصیه میشود تنظیمات و تست عملکرد کلیدها حداقل سالی یکبار بررسی شوند تا از صحت عملکرد و ایمنی کامل سیستم اطمینان حاصل گردد.
