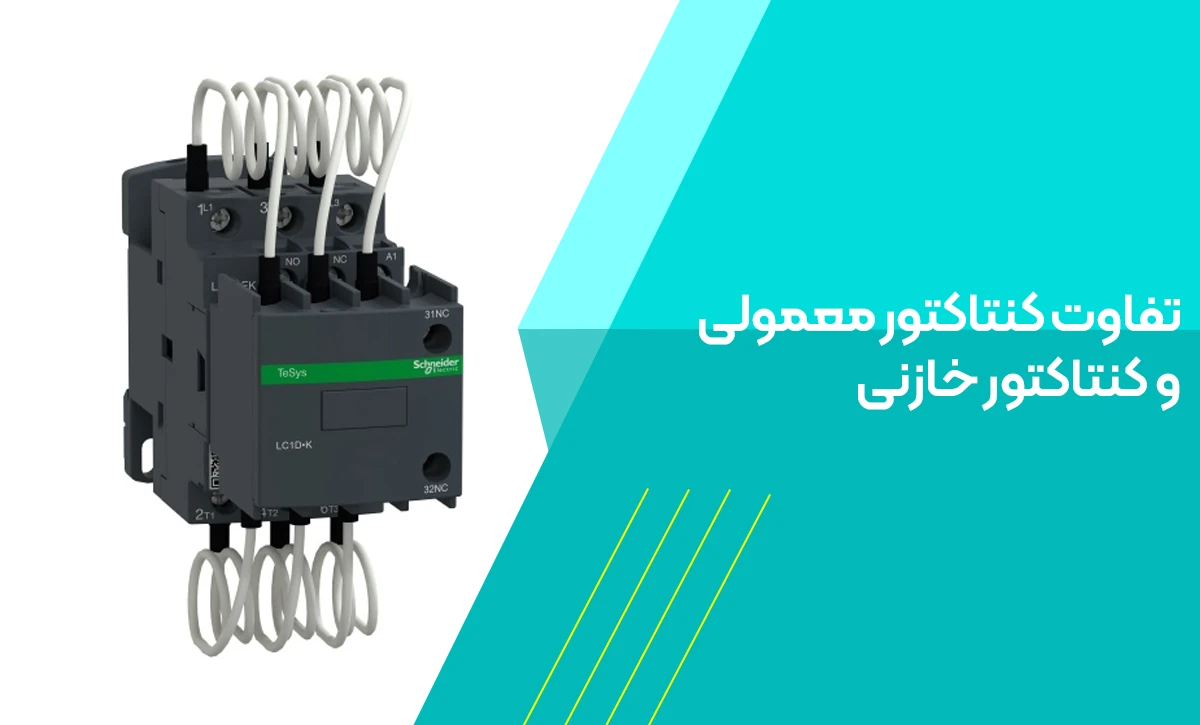

تفاوت کنتاکتور معمولی و کنتاکتور خازنی یکی از پرسشهای رایج بین تکنسینها و مهندسان برق است؛ بهویژه زمانی که در انتخاب تجهیز مناسب برای مدارهای قدرت یا بانک خازنی دچار تردید میشوند. شاید از خود بپرسید چرا نمیتوان از همان کنتاکتور معمولی برای خازنها استفاده کرد؟ یا اصلاً چه اتفاقی میافتد اگر تفاوت آنها نادیده گرفته شود؟ پاسخ در نوع عملکرد، ساختار داخلی و نحوه کنترل جریان هجومی نهفته است. در این مقاله به زبان ساده توضیح میدهیم که هرکدام چگونه کار میکنند، در چه موقعیتی باید استفاده شوند و چه تأثیری بر عمر و ایمنی تجهیزات دارند.
مقایسه کامل کنتاکتور موتوری و خازنی از نظر ساختار و کاربرد
| ساختار فنی | کاربرد و نکات عملکردی | عنوان مورد بررسی |
|---|---|---|
| کنتاکتور موتوری فاقد مقاومتهای محدودکننده جریان است، در حالی که کنتاکتور خازنی دارای مقاومت یا کنتاکت کمکی برای کنترل جریان هجومی است. | کنتاکتور موتوری برای بارهای سلفی مثل موتور مناسب است، اما نوع خازنی مخصوص بانک خازنی و کنترل توان راکتیو بهکار میرود. | تفاوت کنتاکتور موتوری و خازنی |
| شامل مقاومتهای سری، کنتاکت کمکی و سیمپیچی کنترل است که هنگام وصل خازن فعال میشود. | در بانکهای خازنی برای جلوگیری از شوک الکتریکی در لحظه وصل استفاده میشود. | مدار کنتاکتور خازنی |
| ساختار مقاوم در برابر جریان هجومی با طراحی چندمرحلهای دارد. | برای سوئیچکردن پلههای بانک خازنی و حفظ پایداری ضریب قدرت در شبکه صنعتی استفاده میشود. | کنتاکتور مخصوص بانک خازنی |
| در لحظه وصل، مقاومتها ابتدا مسیر جریان را محدود کرده و سپس با تأخیر کوتاه از مدار خارج میشوند. | موجب کاهش جریان هجومی خازن و افزایش طول عمر تجهیزات میشود. | نحوه عملکرد کنتاکتور خازنی |
| پدیدهای لحظهای است که در زمان شارژ اولیه خازن رخ میدهد. | اگر کنترل نشود، میتواند به کنتاکتور یا خود خازن آسیب بزند. | جریان هجومی خازن |
| به عواملی مثل برند، جریان نامی، نوع مقاومت داخلی و تعداد پلهها بستگی دارد. | انتخاب مدل اقتصادی باید بر اساس ظرفیت بانک خازنی و شرایط بهرهبرداری انجام شود. | قیمت کنتاکتور خازنی |
| از مقاومتهای پیششارژ داخلی و طراحی بهینه برای کاهش جرقه برخوردار است. | گزینهای مطمئن برای تابلوهای بانک خازنی صنعتی با طول عمر بالا و کارکرد بیصدا محسوب میشود. | کنتاکتور خازنی اشنایدر |
تفاوت کنتاکتور موتوری و خازنی چیست؟
اگر بخواهیم به تفاوت کنتاکتور معمولی و کنتاکتور خازنی بپردازیم باید بگوییم کنتاکتور موتوری و خازنی در ظاهر ممکن است شبیه هم باشند، اما تفاوتهای فنی چشمگیری دارند. کنتاکتور موتوری برای قطع و وصل بارهای القایی مانند موتورهای الکتریکی طراحی شده است، در حالی که کنتاکتور خازنی مخصوص کنترل بانکهای خازنی است که بار خازنی دارند. در مدارهای خازنی، هنگام وصل اولیه، جریان هجومی شدیدی ایجاد میشود که اگر کنترل نشود، میتواند باعث جوش خوردن تیغهها یا کاهش عمر کنتاکتور شود. به همین دلیل، در ساختار کنتاکتور خازنی از مقاومتهای ویژه و تیغههای کمکی برای کنترل این جریان استفاده میشود. بنابراین تفاوت اصلی، در نحوه مدیریت جریان هجومی و نوع بار متصل به مدار است.
کاربرد کنتاکتور خازنی
برای بررسی کاربرد کنتاکتور خازنی باید بدانیم کنتاکتور خازنی بیشتر در تابلوهای بانک خازنی کاربرد دارد. این تابلوها برای اصلاح ضریب توان و کاهش تلفات انرژی در سیستمهای صنعتی و تجاری استفاده میشوند. زمانی که بار الکتریکی تغییر میکند، خازنها باید بهطور خودکار وارد یا از مدار خارج شوند؛ این وظیفه بر عهده کنتاکتور خازنی است. همچنین در نیروگاهها، کارخانجات بزرگ، و تأسیسات ساختمانی برای کنترل توان راکتیو از این تجهیز استفاده میشود. کاربرد دیگر آن در جلوگیری از شوکهای ولتاژی و افزایش طول عمر خازنهاست. بهطور کلی، استفاده از کنتاکتور خازنی موجب بهبود پایداری شبکه و صرفهجویی در هزینه انرژی میشود. در مورد نصب کنتاکتور برای پمپ آب بخوانید.
ساختار کنتاکتور خازنی
ساختار کنتاکتور خازنی شامل بخشهای اصلی مانند بوبین، هسته مغناطیسی، تیغههای اصلی، کنتاکتهای کمکی و مقاومتهای تخلیه است. تفاوت آن با کنتاکتور معمولی در وجود تیغههای پیشمقاومتدار است که قبل از درگیر شدن کنتاکتهای اصلی، جریان هجومی را کنترل میکنند. این طراحی باعث میشود اتصال نرمتری بین خازن و شبکه برقرار شود. پس از چند میلیثانیه، تیغههای اصلی بسته شده و جریان کامل برقرار میشود. همچنین در برخی مدلها از مواد مقاوم در برابر قوس الکتریکی استفاده میشود تا از فرسایش زودهنگام جلوگیری گردد. این ساختار باعث افزایش دوام و کارایی کنتاکتور در شرایط کاری سخت میشود.
اجزای کلیدی مدار کنتاکتور خازنی چیست؟
مدار کنتاکتور خازنی شامل چند جزء مهم است: بوبین تحریک، تیغههای اصلی، مقاومتهای محدودکننده جریان هجومی و کنتاکتهای کمکی. بوبین با دریافت ولتاژ فرمان، میدان مغناطیسی ایجاد کرده و تیغهها را جذب میکند. مقاومتهای محدودکننده، در لحظه وصل اولیه خازن به مدار وارد میشوند تا جریان هجومی کاهش یابد. پس از چند لحظه، تیغههای اصلی جریان کامل را برقرار میکنند. کنتاکتهای کمکی نیز برای هماهنگی بین مراحل وصل و قطع استفاده میشوند.

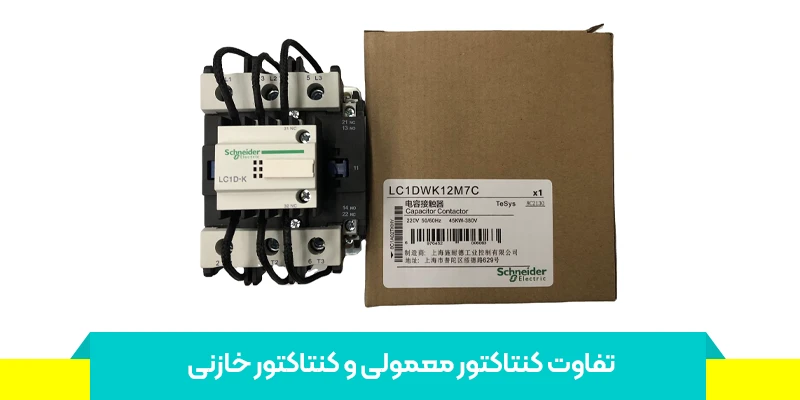

چرا از کنتاکتور مخصوص بانک خازنی استفاده میشود؟
بعد از بررسی تفاوت کنتاکتور معمولی و کنتاکتور خازنی باید بدانیم که استفاده از کنتاکتور مخصوص بانک خازنی به دلیل ویژگیهای بار خازنی الزامی است. خازنها هنگام ورود به مدار، جریان لحظهای شدیدی میکشند که اگر توسط کنتاکتور معمولی کنترل نشود، باعث آسیب به تجهیزات میگردد. این کنتاکتورهای ویژه با داشتن مقاومتهای سری و طراحی خاص تیغهها، جریان هجومی را کاهش داده و از ضربههای ولتاژی جلوگیری میکنند. علاوهبراین، استفاده از آنها موجب افزایش عمر خازنها، کاهش تلفات انرژی و جلوگیری از قطع ناگهانی مدار میشود.
همچنین در برخی مدلها مانند کنتاکتور اشنایدر، اگر نصب یا تنظیم مدار بهدرستی انجام نشود، ممکن است پدیدهای به نام رگباری زدن کنتاکتور اشنایدر رخ دهد که معمولاً ناشی از نویز، افت ولتاژ لحظهای یا خرابی در مدار فرمان است. بررسی دقیق این موارد و سرویس دورهای تجهیزات میتواند از بروز چنین مشکلاتی جلوگیری کند و عملکرد سیستم را بهبود بخشد.
نحوه عملکرد کنتاکتور خازنی به زبان ساده
عملکرد کنتاکتور خازنی بر پایه کنترل تدریجی جریان است. وقتی فرمان وصل صادر میشود، ابتدا مقاومتهای محدودکننده وارد مدار میشوند تا جریان هجومی کاهش یابد. سپس، پس از چند میلیثانیه، تیغههای اصلی بسته شده و جریان کامل برقرار میشود. در لحظه قطع، مسیر معکوس اتفاق میافتد و انرژی ذخیرهشده در خازن از طریق مقاومتهای تخلیه خارج میشود. این فرایند از ایجاد قوس الکتریکی و آسیب به تیغهها جلوگیری میکند.
جریان هجومی خازن چیست و چرا باید کنترل شود؟
جریان هجومی خازن، جریانی لحظهای و شدید است که هنگام وصل خازن به مدار به وجود میآید. این جریان میتواند چندین برابر جریان نامی باشد و اگر کنترل نشود، سبب آسیب به کنتاکتها و کاهش عمر خازن شود. برای جلوگیری از این پدیده، در مدار از مقاومتهای محدودکننده و تیغههای پیشگیرنده استفاده میشود. کنترل جریان هجومی باعث پایداری سیستم قدرت و کاهش استرس الکتریکی بر روی تجهیزات میگردد.
قیمت کنتاکتور خازنی در بازار ایران
برای بررسی کامل تفاوت کنتاکتور معمولی و کنتاکتور خازنی باید بدانیم که قیمت کنتاکتور خازنی در بازار ایران به عوامل مختلفی مانند برند، ظرفیت جریان، نوع بوبین، کشور سازنده و سطح کیفیت بستگی دارد. برندهای معتبری مانند اشنایدر، زیمنس، هیوندای و لوسترن قیمتهای متفاوتی ارائه میدهند. معمولاً مدلهای اشنایدر و زیمنس در بازه قیمتی بالاتری قرار دارند اما دوام و کارایی بالایی هم دارند. در مقابل، برندهای اقتصادیتر گزینهای مناسب برای پروژههای کوچکتر هستند. با توجه به نوسانات بازار ارز، قیمتها بهصورت روزانه تغییر میکند. برای خرید مطمئن، توصیه میشود از مراکز معتبر و دارای گارانتی رسمی اقدام شود.

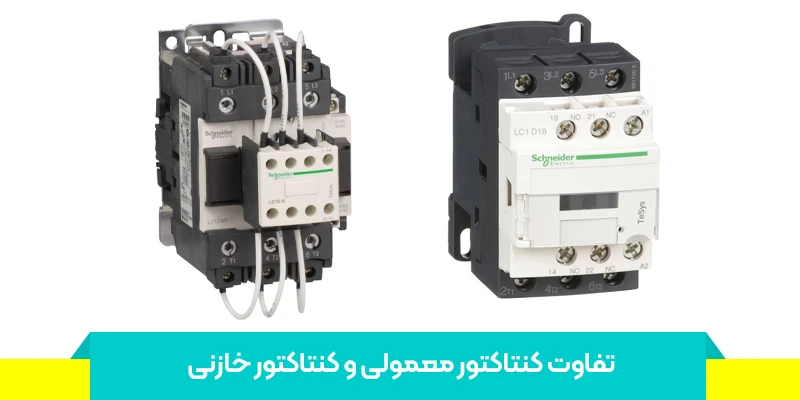

مزایا و معایب کنتاکتور خازنی اشنایدر
کنتاکتور خازنی اشنایدر یکی از محبوبترین گزینهها در بازار است و دارای مزایا و معایب خاص خود است:
مزایا:
- کیفیت ساخت بالا و طول عمر زیاد
- کنترل دقیق جریان هجومی
- سازگاری با بانکهای خازنی بزرگ
- نصب آسان و ایمنی بالا
معایب:
- قیمت نسبتاً بالا
- محدودیت در تنوع مدل برای جریانهای خاص
جمع بندی
تفاوت کنتاکتور معمولی و کنتاکتور خازنی در نوع بار، ساختار داخلی و عملکرد آنها نهفته است. کنتاکتور خازنی با طراحی ویژه خود، جریان هجومی را کنترل کرده و از آسیب به خازنها جلوگیری میکند، در حالی که نوع معمولی برای بارهای القایی مانند موتورها مناسبتر است. در صورت بروز علائم خرابی کنتاکتور مانند چسبیدن تیغهها، صدای غیرعادی یا عمل نکردن بوبین، باید در سریعترین زمان نسبت به بررسی و تعمیر کنتاکتور اقدام شود تا از آسیب به سایر اجزای مدار جلوگیری گردد. انتخاب صحیح بین این دو نوع کنتاکتور، تأثیر مستقیمی بر طول عمر تجهیزات و کارایی سیستم دارد. در پروژههای صنعتی و بانکهای خازنی، استفاده از مدلهای معتبر و استاندارد توصیه میشود تا پایداری شبکه و ایمنی سیستم تضمین گردد.
سوالات متداول
۱. آیا میتوان از کنتاکتور معمولی بهجای کنتاکتور خازنی استفاده کرد؟
خیر، استفاده از کنتاکتور معمولی در مدارهای خازنی توصیه نمیشود. زیرا این نوع کنتاکتور برای بارهای القایی طراحی شده و نمیتواند جریان هجومی شدید خازن را کنترل کند. در نتیجه احتمال سوختن تیغهها، کاهش عمر مفید و اختلال در عملکرد بانک خازنی وجود دارد.
۲. تفاوت اصلی کنتاکتور خازنی و موتوری در چیست؟
تفاوت اصلی در نوع بار و ساختار داخلی آنهاست. کنتاکتور موتوری برای راهاندازی موتورها طراحی شده و فاقد مقاومتهای محدودکننده است، در حالی که کنتاکتور خازنی دارای تیغههای مخصوص و مقاومتهایی است که هنگام وصل اولیه، جریان هجومی را کاهش میدهند تا از آسیب به خازن جلوگیری شود.
۳. چگونه میتوان تشخیص داد یک کنتاکتور مخصوص بانک خازنی است؟
در مشخصات فنی دستگاه عبارت “Capacitor Contactor” یا نماد مخصوص درج میشود. همچنین وجود تیغههای کمکی با مقاومت سری، تفاوت ظاهری واضحی ایجاد میکند.
۴. طول عمر متوسط کنتاکتور خازنی چقدر است؟
بسته به برند و کیفیت ساخت، بین ۵ تا ۱۰ سال دوام دارد. البته عواملی مانند دمای محیط، دفعات قطع و وصل، و میزان بار خازنی میتواند بر عمر آن تأثیر بگذارد.
۵. چه برندهایی در بازار ایران بهترین کنتاکتور خازنی را ارائه میدهند؟
برندهایی مانند اشنایدر، زیمنس، هیوندای و لوسترن از معتبرترین تولیدکنندگان کنتاکتور خازنی هستند که به دلیل دوام، ایمنی و دقت بالا در کنترل جریان هجومی، در پروژههای صنعتی و بانکهای خازنی بیشترین استفاده را دارند.
